Проект 5-метровой скоростной моторной лодки для самостоятельной постройки

МОТОРНАЯ глиссирующая лодка 5 метров KS-500

LOA = 5,05м (длина наибольшая)
BOA = 2,0м (ширина наибольшая)
LWL = 4,4м (длина по ватерлинии)
BWL = 1,9м (ширина по ватерлинии)
Displ.= 0.5/0,9 т (водоизмещение порожнем/полное)
Draft = 0.22-0,27м (осадка корпусом)
Freeboard = 0.57м (надводный борт на миделе)
Двигатель = 40-150л.с. стационарный / подвесной
Килеватость днища на транце : 18 град.
Пассажировместимость: до 5 чел
Fuel tank: 80л. (топливо)

  моторная лока 6 метров скоростная

Моторная глиссирующая скоростная лодка длиной 5 метров для любителей прогулки "с ветерком" на речных и озерных акваториях, куда ее легко доставить на трейлере за легковым автомобилем. Как типичный "спидстер" лодка остнащена стационарным двигателем мощностью до 150л.с.. (более) с водометом, а можно применить и классический гребной винт или установить подвесной мотор. Для "спокойных" плаваний со скоростями до 50км/час хватит подвесника 40-60л.с.. Для любителей драйва - нужен мотор помощнее. Значительная килеватость днища (18 град). на транце обеспечит мягкий ход на волне. Любителям острых ощущений от быстрой езды понравится также и стильный внешний вид лодки - для них и предназначен проект моторной лодки из фанеры для самостоятельной постройки, который можно реализовать своими руками, получив при этом удовольствие от самого процесса постройки.

Соотношение мощности двигателя и скорости лодки (с нагрузкой 200 кг)
Мощность двигателя 25 л.с. 40 л.с. 50л.с. 70 л.с. 90 л.с. 115 л.с.
Скорость катера (днище без реданов) 30 км/час 45 км/час 53 км/час 60 км/час 70 км/час
Скорость катера (днище с реданами)   40 км/час 55 км/час 70 км/час 83 км/час 90 км/час



Другие проекты                Смотри постройку мотолодки >>>
3D модели мотолодки Картинки можно увеличивать
лодка моторная 5 метров   лодка с водометом
мотолодка   скоростная мотолодка
лодка с подвесным мотором   глиссирующая мотолодка
В классическом варианте лодка имеет центральный кокпит с двумя креслами и диваном. Под сиденьями дивана расположены рундуки для снабжения и запасов. В кормовой части лодки - моторный отсек, в котором расположен стационарный двигатель до 150 л.с. с приводом на водомет. Можно также применить классическую валолинию с гребным винтом. Другой вариант проекта предполагает установку подвесного двигателя мощностью 40-150 л.с. Управление мотором осуществляется дистанционно с места водителя в кокпите. Лодка непотопляема - в носовом и кормовом отсеках предумотрены блоки плавучести. Значительная килеватость днища лодки позволяет поддерживать высокую скорость на волне. Ветровое стекло предохраняют пассажиров от водяных брызг при ходе на волнении на большой скорости. Лодка оснащена контрольными приборами, ходовыми огнями, швартовными утками; заливные горловины топливных баков выведены на палубу.

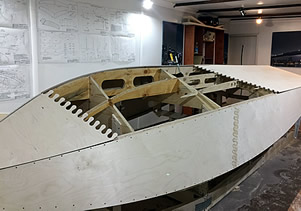

ПОСТРОЙКА деревянной мотолодки из фанеры по силам любителям-самостройщикам средней квалификации. Конструкция деревянного корпуса очень простая, она состоит из продольного набора - киля, привальных брусьев и стрингеров, скрепленных на штевне и транце, и опирающихся на поперечный набор из пяти фанерных шпангоутов. Практически лодка собирается из вырезвнных на ЧПУ (или вручную) фанерных деталей. Для корпуса лодки предпочтительней использовать краснодеревую фанеру Окуме под лак, что придает ей особый шарм, однако можно построить лодку и из менее экзотических материалов (сосна, кедр, фанера ФСФ), оклеить стеклотканью и качественно покрасить в любой цвет. Можно также простую фанеру оклеить шпоном красного дерева и покрыть лаком. Постройку корпуса лодки ведут в положении килем вверх, и после выставки шпангоутов на стапель, врезки продольного набора, обшивки фанерой и оклейки днища корпуса стеклотканью, корпус кантуют в нормальное положение, заканчивают внутреннее обустройство корпуса. Затем врезают палубные стрингера и настилают палубу. Шлифуют и лакируют корпус, а затем насыщают палубным оборудованием и системами. Потребность в материалах на постройку корпуса лодки умеренная - 16 листов фанеры 9мм, 8 листов фанеры 4мм,10 литров эпоксидной смолы, 30 метров стеклоткани, 0,2м3 сосновых реек. Постороить лодку можно в стандартном гараже относительно быстро - за одну зиму. Трудозатраты на постройку такой самодельной мотолодки в среднем около 600 чел/часов. Справа фото подобного типа лодки, построенной энтузиастами буквально в домашних условиях.

самодельная мотлодка
постройка фанерной мотолодки лодка своими руками построить мотолодку
              Смотри постройку мотолодки
ПРОЕКТ
Проект моторной лодки содержит рабочие чертежи и схемы, а также описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке лодки в объеме, достаточном для самостоятельной постройки мотолодки любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект лодки также включены ACAD-овские файлы плаза и раскроя фанерных деталей для распечатки и резки их на плоттере в масштабе 1:1.
Состав проекта мотолодки постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно. Существует два отдельных варианта проекта лодки - под подвесной мотор и под стационарный двигатель с водометом.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки безусловно обеспечивается.
Состав проекта смотри в таблице ниже.
Внимание! Проект является интеллектуальной собственностью aMarinеr. Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net. Не пытайтесь копировать чертежи с сайта - они содержат искажения.
Чертежи мотолодки глиссирующей 5 метров KS -500
глиссирующая лодка моторная   катер с подвесным мотором
теоретический чертеж мотолодки 5м
чертеж мотолодки   набор мотолодки на стапеле
чертеж моторной лодки   морная лодка фанерная схема палубы
конструктивный мидель-шпангоут чертеж   конструкция палубный набор катера
конструктивный продольный разрез   чертеж корпуса мотолодки
щпангоут моторной лодки из фанеры
бимсы мотолодки рецесс мотолодки
топливный бак мотолодки
схема подачи топлива катера яхты монтаж топливного танка на катере яхте чертеж якоря
корпус моторной лодки чертеж   обустройство кокпита

чертеж конструкция корпуса мотолодки   схема мотолодки



Состав проекта

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

Чертеж общего вида

Design_KS500_overview.pdf

A2

1

3.

Чертеж внутреннего расположения

layout.pdf

A2

1

5.

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A2

1

7.

Чертеж Конструктивный вид сверху (набор днища)

structure_plan_bottom.pdf

A2

1

8. Чертеж Конструктивный вид сверху (набор палубы) structure_plan_deck.pdf A2 1

9.

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

10.

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

11.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

12 Конструктивный чертеж шпангоута №4 frame_4.pdf A2 1
13 Конструктивный чертеж шпангоута №5 frame_5.pdf A2 1

14.

Чертеж киля и форштевня

Keel.pdf

A2

1

15 Чертеж монтажа транца и рецесса hull_aft_structure.pdf A2 3
16 Чертеж продольных переборок lstringer_10.pdf A2 1

17.

Конструктивный чертеж транца

frame_transom.pdf

A2

1

  Чертеж плазовый конструктивных шпангоутов loft_a4.pdr A4 1

18.

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_KS500_OB,dwg

M 1:1

1

19.

Чертежи расклада фанерных деталей обшивки корпуса палубы и кокпита по стандартным листам фанеры 1220х2440мм

plywood_9mm_1.pdf plywood_9mm_2.pdf
plywood_9mm_3.pdf
plywood_9mm_4.pdf
plywood_9mm_5.pdf
plywood_4mm_1.pdf

А2

6

20.

Чертежи (CAD файлы)  расклада фанерных деталей корпуса, палубы и кокпита по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_9mm_122х244_sheet_1.dwg
plywood_9mm_122х244_sheet_2.dwg
plywood_9mm_122х244_sheet_3.dwg
plywood_9mm_122х244_sheet_4.dwg
plywood_9mm_122х244_sheet_5.dwg
plywood_9mm_122х244_sheet_6.dwg
plywood_..............................................

M 1:1

20

21.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_KS500.pdf

A4

1

22

Таблица весовых нагрузок катера

Load_table_KS500_FSF_plywood.pdf

A4

5

23.

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

24

Инструкция по постройке катера иллюстрированная

build_tutorial_KS500.pdf

A4

30

25

Чертеж cхема конструкции корпуса в корме

hull_aft_structure.pdf

A2

1

26

Чертеж cхема набора на стапеле

shipway_2.pdf

A4

1

27.

Чертеж стапеля

shipway_1.pdf

A4

1

28. Чертеж конструкция корпуса (вид со снятой палубой) hull_structure.pdf A2 1
29. Чертеж бимсов дополнительных plywood_beams_loft.pdf A2 1
30 Чертеж полубимсов и иx монтаж biatms_mounting.pdf A2 1
31. Чертеж стрингеров днищевых stringer_21.pdf
stringer_22.pdf
A2 2
32. Чертеж топливного танка fuel_tank_40.pdf A2 1
  Чертеж-схема расположения топлвного танка в корпуса fuel_tank_monting.pdf A2 1
  Чертеж ложемента топливного танка fuel_tank_base.pdf A2 1
33 Чертеж Корпус в разрезе hull_section.pdf A2 1
34 Чертеж Габариты корпуса на стапеле hull_gabarinte.pdf A2 1
  Устройство рецесса recess.pdf A2 1
35 Чертежи деталей рецесса recess_1.pdf
recess_2.pdf
A2 2

36

Спецификация общесудовая

Specification.pdf

А4

6

37

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

38

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

39

Чертеж-спецификация фанерных деталей корпуса

Plywood_hull.pdf

A2

1

40

Схема укладки палубы

deck_layout.pdf

A2

1

41

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

42

Чертеж выкроек деталей палубы

plywood_loft deck .pdf A2 1
43 Чертеж выкроек деталей обшивки корпуса plywood_loft_shell.pdf A2 1
44 Чертеж выкроек деталей дивана plywood_loft_seats.pdf A2 1
45

Чертеж выкроек панелей кокпита

plywood_loft_cockpit.pdf A2 1
46. CAD-овский чертеж шпангоутов и бимсов (общий) frames_CAD.dwg М1:1 1
47 CAD-овский чертеж киля и стрингеров (общий) keel_stringers.dwg М1:1 1
48 Схема электрическая принципиальная типовая electrical_base.pdf A2 1
49 Чертеж ветрового стекла windglass.pdf A2 1
50 Чертеж якоря anchor_danfrort. pdf A2 2
51 Чертежи пайолов выкройки plywood_loft_sole.pdf A2 1
52 Чертеж лыжи днищевой и килевой plywood_bootom_hull_panel.pdf A2 1
53 Чертеж типовый монтажа топливного танка fruel_tank.pdf A2 1
54 Чертеж-схема типовая топливной системы fuel_supply.pdf A2 1
