Проект 6-метрового скоростного служебного катера для самостоятельной постройки

Патрульный катер 6 метров МРБ-6

LOA = 6,32м (длина наибольшая)
BOA = 2,48м (ширина наибольшая)
LWL = 5,19м (длина по ватерлинии)
BWL = 2,34м (ширина по ватерлинии)
Displ.= 2,0 т (водоизмещение полное)
Draft = 0.4м (осадка корпусом полное)
Freeboard = 0.5м (надводный борт на миделе)
Двигатель = 150-250л.с. подвесные моторы
Килеватость днища на транце : 17 град.
Грузоподъемность: 500 кг.
Fuel tank: 2х150л. (топливо)
Accomodation: камбуз компакт, биотуалет, открытый душ в кокпите или рецессе



Моторный глиссирующий скоростной служебный катер длиной 6 метров предназначен для служебной деятельности на речных и морских акваториях. Сфера применения катера - патрульный скоростной катер для пограничной, таможенной спасательной или полицейской службы; пассажирский скоростной катер - водное такси, скоростной рыболовный катер, на котором можно быcтро добираясь до рыбных мест; прогулочный катер.
Используя за основу корпус катера, его можно превратить в комфортабельную быстроходную семейную яхту для прогулок выходного дня, Конструкция катера предполагает возможность модификации его в судно любого типа, в том числе в открытую прогулочную или рабочую лодку без рубки.
Катер спроектирован под технологичную постройку судна из листового материала ПНД (полиэтилен низкого давления). С доступностью резки деталей на ЧПУ станках и технологичность сварки ПНД материала любителю самостройщику вполне по силам построить самостоятельно 6-метровый катер - надежный в эксплуатации, долговечный, и не требующий большого ухода. Катер также может быть построен из фанеры или металла. Катер абсолютно непотопляем. Ширина 2,5 метра вписывается в автогабарит и катер может быть лоставлен без проблем на трейлере на любую акваторию.

Скорость катера при различной мощности моторов и состояний нагрузки

Мощность двигателя (двигателей) 115 л.с. 150 л.с. 200 л.с. 250 л.с.
Скорость катера с полной загрузкой 46 км/час 56 км/час 66 км/час 77 км/час



Другие проекты

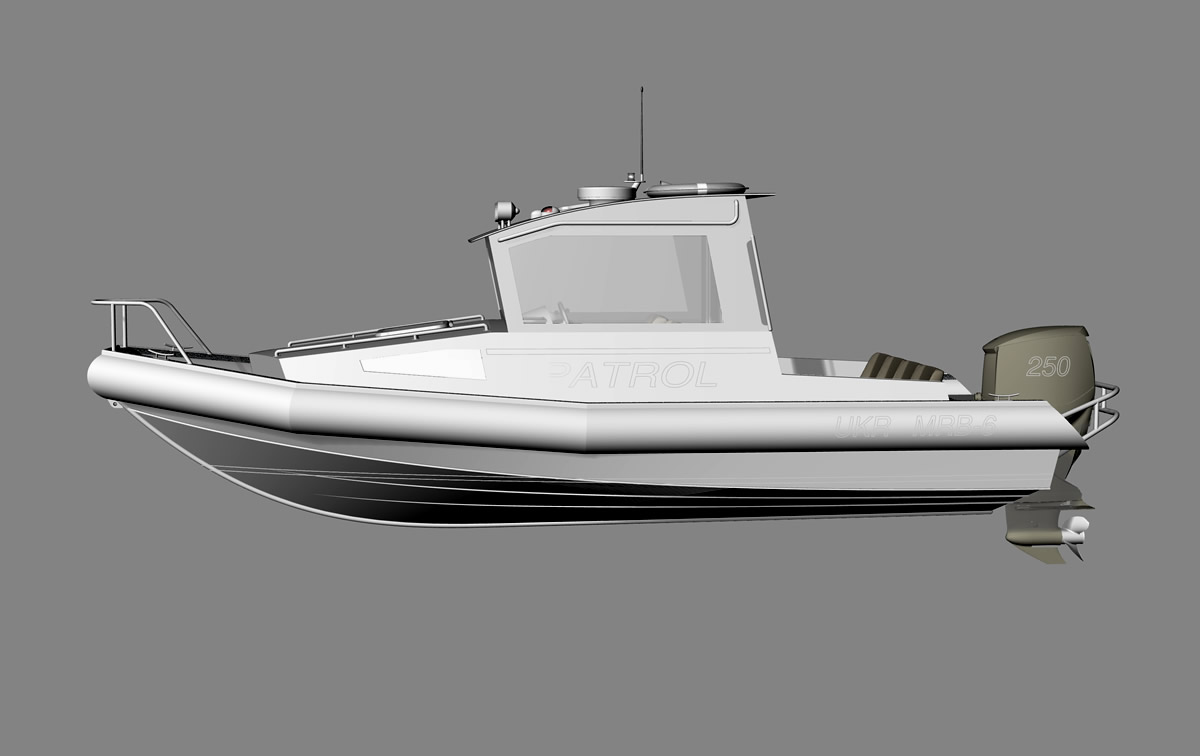

3D модели катера 6 метров Картинки можно увеличивать
Проект катера 6 метров   Катер служебный 6 метров


Планировка катера подчинена утилитарному использованию как скоростного служебного всепогодного катера. Катер имеет закрытую рулевую рубку по центру корпуса, открытый кокпит в корме с сиденьями пассажиров, а за ним моторный рецесс с мощным подвесным мотором на транце. В носу - якорная палуба.Под полурубкой в носовой части корпуса расположена каюта , где на ночевку могут расположиться двое По периметру палубы - привальный брус из трубы ПНД 320мм с нескользящими потопчинами. Кокпит огражден комингсами по бортам. На палубе, рубке, привальном брусе расположены ручные и ножные леера и реллинги, обеспечивающие безопасность экипажа и пассажиров. Непотопляемость катера обеспечивается отсеками плавучести в трюме, в носу и в привальном брусе. Катер оснащен навигационным оборудованием и спасательными средствами для морских плаваний. Обводы корпуса - глубококилевые, со скуловыми и днищевыми реданами для глиссирования с большой скоростью на волне. Катер может быть спланирован как открытое судно - без полурубки и рулевой рубки с консолью управления в просторном кокпите и тентом бимини над ним.


ПОСТРОЙКА судна из листового материала ПНД под силу любителю самостройщику. Материал этот легко доступен, работать сним несложно, и собрать конструкцию катера из деталей, вырезанных на станках ЧПУ, не составляет проблемы для свамостройщика с руками и головой на месте. Методы сварки ПНД досконально разработаны и недостатка в аппаратах для сварки ПНД не наблюдается. В основном в конструкции катера используется листовой ПНД толщиной 12мм.
Конструкция катера традиционная - листовая обшивка на продольно-поперечном наборе. Все детали конструкции из листового пластика ПНД (разработаны под ширину листа до 1200мм), привальные брусья и усиление киля из трубы ПНД. Сборка корпуса катера ведется стандартным классическим методом. Сварка конструкции лодки из ПНД производится тепловым сварочным аппаратом. работа с ним по силам и непрофессионалам.
Катер может быть построен также из фанеры 10-12мм марки ФСФ или из алюминия. Обшивку корпуса катера можно сдлать также из рейки и затем оклеить защитным слоем стеклопластика.

набор корпуса катера

              Смотри постройку катера
ПРОЕКТ
Проект катера содержит рабочие чертежи и схемы, а также инструкции, описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке лодки в объеме, достаточном для самостоятельной постройки мотолодки любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект лодки также включены ACAD-овские файлы плаза и раскря деталей для распечатки и резки их на плоттере в масштабе 1:1.
Состав проекта катерп постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки обеспечивается на весь период постройки.
Состав проекта смотри в таблице ниже.
Внимание! Проект является интеллектуальной собственностью aMarinеr. Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net. Не пытайтесь копировать чертежи с сайта - они содержат искажения.
Чертежи катера глиссирующего 6 метров (в разработке)

    чертеж якоря


Состав проекта (обновляется)

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

Чертеж общего вида

Design_KS900_overview.pdf

A2

1

3.

Чертеж внутреннего расположения

layout.pdf

A2

1

5.

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A2

1

7.

Чертеж Конструктивный вид сверху (набор днища)

structure_plan_bottom.pdf

A2

1

8. Чертеж Конструктивный вид сверху (набор палубы) structure_plan_deck.pdf A2 1

9.

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

10.

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

11.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

12 Конструктивный чертеж шпангоута №4 frame_4.pdf A2 1
13 Конструктивный чертеж шпангоута №5 frame_5.pdf A2 1
14 Конструктивный чертеж шпангоута №6 frame_6.pdf A2 1
15 Конструктивный чертеж шпангоута №7 frame_7.pdf A2 1
16 Конструктивный чертеж шпангоута №8 frame_8.pdf A2 1
17 Конструктивный чертеж шпангоута №9 frame_9.pdf A2 1
18 Конструктивный чертеж шпангоута №10 frame_10.pdf A2 1
19 Конструктивный чертеж шпангоута №11 frame_11.pdf A2 5
20 Конструктивный чертеж шпангоута №12 frame_10.pdf A2 1

21.

Чертеж киля и форштевня

Keel.pdf

A2

1

22 Чертеж монтажа транца и рецесса hull_aft_structure.pdf A2 3
23 Чертеж продольных переборок lstringer_10.pdf A2 1

24

Конструктивный чертеж транца

frame_transom.pdf

A2

1

25 Чертеж плазовый конструктивных шпангоутов loft_a4.pdr A4 1

26

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_KS900_OB,dwg

M 1:1

1

27

Чертежи расклада фанерных деталей обшивки корпуса палубы и кокпита по стандартным листам фанеры 1220х2440мм

plywood_9mm_1.pdf plywood_9mm_2.pdf
plywood_9mm_3.pdf
plywood_9mm_4.pdf
plywood_9mm_5.pdf
plywood_4mm_1.pdf

А2

6

28

Чертежи (CAD файлы)  расклада фанерных деталей корпуса, палубы и кокпита по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_9mm_122х244_sheet_1.dwg
plywood_9mm_122х244_sheet_2.dwg
plywood_9mm_122х244_sheet_3.dwg
plywood_9mm_122х244_sheet_4.dwg
plywood_9mm_122х244_sheet_5.dwg
plywood_9mm_122х244_sheet_6.dwg
plywood_..............................................

M 1:1

20

29.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_KS900.pdf

A4

1

30

Таблица весовых нагрузок катера

Load_table_KS900_FSF_plywood.pdf

A4

5

31

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

32

Инструкция по постройке катера иллюстрированная

build_tutorial_KS900.pdf

A4

30

33

Чертеж cхема конструкции корпуса в корме

hull_aft_structure.pdf

A2

1

34

Чертеж cхема набора на стапеле

shipway_2.pdf

A4

1

35

Чертеж стапеля

shipway_1.pdf

A4

1

36 Чертеж конструкция корпуса (вид со снятой палубой) hull_structure.pdf A2 1
37 Чертеж бимсов дополнительных plywood_beams_loft.pdf A2 1
38 Чертеж полубимсов и иx монтаж biatms_mounting.pdf A2 1
39 Чертеж стрингеров днищевых stringer_21.pdf
stringer_22.pdf
A2 2
41 Чертеж топливного танка fuel_tank_40.pdf A2 1
41 Чертеж-схема расположения топлвного танка в корпуса fuel_tank_monting.pdf A2 1
42 Чертеж ложемента топливного танка fuel_tank_base.pdf A2 1
43 Чертеж Корпус в разрезе hull_section.pdf A2 1
44 Чертеж Габариты корпуса на стапеле hull_gabarinte.pdf A2 1
45 Устройство рецесса recess.pdf A2 1
46 Чертежи деталей рецесса recess_1.pdf
recess_2.pdf
A2 2

47

Спецификация общесудовая

Specification.pdf

А4

6

48

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

49

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

50

Чертеж-спецификация фанерных деталей корпуса

Plywood_hull.pdf

A2

1

51

Схема укладки палубы

deck_layout.pdf

A2

1

52

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

53

Чертеж выкроек деталей палубы

plywood_loft deck .pdf A2 1
54 Чертеж выкроек деталей обшивки корпуса plywood_loft_shell.pdf A2 1
55 Чертеж трубчатой конструкции тента бимини bimint.pdf A2 2
56

Чертеж выкроек панелей кокпита

plywood_loft_cockpit.pdf A2 1
57 CAD-овский чертеж шпангоутов и бимсов (общий) frames_CAD.dwg М1:1 1
58 CAD-овский чертеж киля и стрингеров (общий) keel_stringers.dwg М1:1 1
59 Схема электрическая принципиальная типовая electrical_base.pdf A2 1
60 Чертеж ветрового стекла windglass.pdf A2 1
61 Чертеж якоря anchor_danfrort. pdf A2 2
62 Чертежи пайолов выкройки plywood_loft_sole.pdf A2 1
63 Чертеж консоли управления   A2 3
64 Чертеж типовый монтажа топливного танка fruel_tank.pdf A2 1
65 Чертеж-схема типовая топливной системы fuel_supply.pdf A2 1
