Проект 9-метрового скоростного морского катера из дерева для самостоятельной постройки

Глиссирующий скоростной катер 9 метров STL-9

Катер скоростной морской 9 метров STL-9
LOA = 9,0м (длина наибольшая)
BOA = 2,95м (ширина наибольшая)
LWL = 8,31м (длина по ватерлинии)
BWL = 2,75м (ширина по ватерлинии)
Displ.= 2,5/4,0 т (водоизмещение порожнем/полное)
Draft = 0.50м (осадка корпусом порожнем/полное)
Freeboard = 1.0м (надводный борт на миделе)
Двигатель = 400л.с.
Килеватость днища на транце : 18 град.
Fuel tank: 2х250л. (топливо)
Accomodation: носовая спальная каюта, камбуз, гальюн, душ, кокпит с креслами, камбуз в кокпите и холодильник, сандек в корме и на баке, купальная палуба, горячая/холодная вода

Моторный глиссирующий скоростной комфортабельный морской катер длиной 9 метров 9-метровый вариант катера серии STL под постройку любителями из дерева и фанеры. Катер предназначен для эксплуатации на речных, озерных и морских акваториях с большой скоростью и комфортом. Этот быстроходный катер класса люкс с килеватостью днища глубокое V способен быстро передвигаться в открытом море в свежую погоду. Категория плавания С. Катер также может быть использован различными службами: военными, как патрульный катер или спасательный быстроходный катер. Катер оснащен двигателем мощностью до 500л.с. с приводом на угловую колоку или водомет. Есть возможность установить два двигателя меньшей мощности каждый.
Катер спроектирован под постройку судна из дерева и фанеры - доступных и надежных судостроительных материалов. С возможностью резки деталей на ЧПУ станках и технологичностью сборки деревянного корпуса на эпоксидных смолах любителю самостройщику вполне по силам построить самостоятельно 9-метровый катер - красивый, надежный и долговечный. Архтектурный дизайн катера в стиле STEALTH с обратным наклоном штевня и четкими линиями корпуса выглядит современно, и привлекательно. Катер оснащен отсеками непотопляемости.

Скорость катера при различной мощности моторов

Мощность двигателя (двигателей)	200 л.с.	300 л.с.	400 л.с.	500 л.с.
Скорость катера с полной загрузкой	46 км/час	62 км/час	71 км/час	78 км/час

Технический проект и рабочие чертежи для постройки катера можно заказать на info@amariner.net

Другие проекты

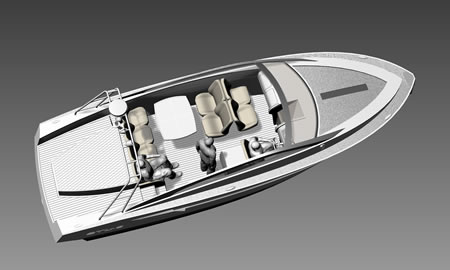

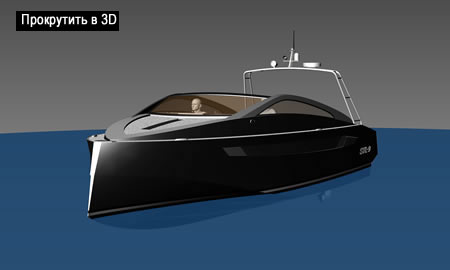

3D модели катера 9 метров Картинки можно увеличивать

Планировка катера подчинена комфорту и функциональности при использовании судна как катра для отдыха и плаваний в море. Катер имеет носовую каюту, где на ночлег могут разместиться 2-3 чел (один на койке второго яруса). В каюте слева от входа расположен изолированный гальюн с душем и по рпавому борту кабуз с газовой плитой и мойкой.В центральной части корпуса расположен большой кокпит с диванами для пассажиров и постом управления судном, В кокпите организован мини-камбуз, размещен холодильник, и мини-бар, а также обенный стол, который можно убрать и заменить рядом смидений. В корме и на палубе бака - сандек для загара. Кормовая купальная палуба оснащена трапом для спуска в воду. Над моторным отсеком в корме устроен гараж для небольшой надувной лодки. Непотопляемость катера обеспечивается отсеками плавучести в трюме, в носу, в корме и вдоль бортов. Катер оснащен навигационным оборудованием и спасательными средствами для морских плаваний. Обводы корпуса катера - глубококилевые, со скуловыми и днищевыми реданами. Кроме специализированных морских двигателей на катере можно применить конвертированные автомобильные двигатели. На катере может быть смонтирован складной тент-бимини для защиты экипажаот солнца или непогоды.

ПОСТРОЙКА катера из дерева и фанеры по силам любителям-самостройщикам средней квалификации. Конструкция корпуса стандартная, она состоит из продольного набора - киля, привальных брусьев и стрингеров, скрепленных на штевне и транце, и опирающихся на поперечный набор из фанерных шпангоутов. Практически набор катера собирается как конструктор из вырезвнных на ЧПУ (или вручную) фанерных деталей. Для корпуса лодки можно использовать краснодеревую фанеру Окуме под лак, что придает ей особый шарм, однако можно построить лодку и из менее экзотических материалов (сосна, кедр, фанера ФСФ), оклеить стеклотканью и качественно покрасить в любой цвет. Можно также простую фанеру оклеить шпоном красного дерева и покрыть лаком. Постройку корпуса лодки ведут в положении килем вверх, и после выставки шпангоутов на стапель и врезки продольного набора, днище корпуса обшивают реечной продольно-диагональной обшивкой из кедра или сосны, а борта обшивают фанерой. После оклейки корпуса стеклотканью, корпус катера кантуют в нормальное положение, заканчивают внутреннее обустройство корпуса. Затем врезают палубные стрингера и настилают палубу и зашивают кокпит. Шлифуют и лакируют корпус, а затем насыщают палубным оборудованием и системами.

Смотри постройку катера

ПРОЕКТ
Рабочий проект катера можен быть заказан в детальной проработке, Проект катера содержит рабочие и сборочные чертежи и схемы, а также описательную и расчетную часть, фотографии, 3D модели катера и инструкции по постройке лодки в объеме, достаточном для самостоятельной постройки мотолодки любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект лодки также включены ACAD-овские файлы плаза и раскря деталей коеструкции катера для распечатки их на плоттере и резки на станках ЧПУ (CNC) в масштабе 1:1.
Состав проекта катерп постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки обеспечивается на весь период постройки.
Состав проекта смотри в таблице ниже.

Внимание! Проект является интеллектуальной собственностью aMarinеr. Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net. Не пытайтесь копировать чертежи с сайта - они содержат искажения.

Чертежи катера глиссирующего 9 метров (в разработке)

Состав проекта (ориентировочный, обновляется)

№п/п	Содержание документа	Файл	Формат листа	Кол-во листов
1.	Теоретический чертеж корпуса	linesplan.pdf	A2	1
2.	Чертеж общего вида	Design_overview.pdf	A2	1
3.	Чертеж внутреннего расположения	layout.pdf	A2	1
5.	Чертеж Конструктивный мидель-шпангоут	midsection.pdf	A1	1
6.	Чертеж Конструктивный продольный разрез	structure_profile.pdf	A2	1
7.	Чертеж Конструктивный вид сверху (набор днища)	structure_plan_bottom.pdf	A2	1
8.	Чертеж Конструктивный вид сверху (набор палубы)	structure_plan_deck.pdf	A2	1
9.	Конструктивный чертеж шпангоута №1	frame_1.pdf	A2	1
10.	Конструктивный чертеж шпангоута №2	frame_2.pdf	А2	1
11.	Конструктивный чертеж шпангоута №3	frame_3.pdf	А2	1
12	Конструктивный чертеж шпангоута №4	frame_4.pdf	A2	1
13	Конструктивный чертеж шпангоута №5	frame_5.pdf	A2	1
14	Конструктивный чертеж шпангоута №6	frame_6.pdf	A2	1
15	Конструктивный чертеж шпангоута №7	frame_7.pdf	A2	1
16	Конструктивный чертеж шпангоута №8	frame_8.pdf	A2	1
17	Конструктивный чертеж шпангоута №9	frame_9.pdf	A2	1
18	Конструктивный чертеж шпангоута №10	frame_10.pdf	A2	1
19	Конструктивный чертеж шпангоута №11	frame_11.pdf	A2	1
20	Конструктивный чертеж шпангоута №12-20	frame_10.pdf	A2	8
21.	Чертеж киля и форштевня	Keel.pdf	A2	1
22	Чертеж монтажа транца и рецесса	hull_aft_structure.pdf	A2	3
23	Чертеж продольных переборок	lstringer_10.pdf	A2	1
24	Конструктивный чертеж транца	frame_transom.pdf	A2	1
25	Чертеж плазовый конструктивных шпангоутов	loft.pdf	A4	1
26	Плазовый чертеж обводов шпангоутов и переборок корпуса (CAD файл для распечатки на плоттере в масштабе 1:1)	loft_KS900_OB,dwg	M 1:1	1
27	Чертежи расклада фанерных деталей обшивки корпуса палубы и кокпита по стандартным листам фанеры 1220х2440мм	plywood_9mm_1.pdf plywood_9mm_2.pdf plywood_9mm_3.pdf plywood_9mm_4.pdf plywood_9mm_5.pdf plywood_4mm_1.pdf	А2	6
28	Чертежи (CAD файлы) расклада фанерных деталей корпуса, палубы и кокпита по стандартным листам фанеры 1220х2440мм (для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке чпу)	plywood_9mm_122х244_sheet_1.dwg plywood_9mm_122х244_sheet_2.dwg plywood_9mm_122х244_sheet_3.dwg plywood_9mm_122х244_sheet_4.dwg plywood_9mm_122х244_sheet_5.dwg plywood_9mm_122х244_sheet_6.dwg plywood_..............................................	M 1:1	20
29.	Таблица плазовых ординат конструктивных шпангоутов	Loft_table_.pdf	A4	1
30	Таблица весовых нагрузок катера	Load_table__plywood.pdf	A4	5
31	Гидростатика и остойчивость судна	hydrostatics.pdf	A4	9
32	Инструкция по постройке катера иллюстрированная	build_tutorial_.pdf	A4	30
33	Чертеж cхема конструкции корпуса в корме	hull_aft_structure.pdf	A2	1
34	Чертеж cхема набора на стапеле	shipway_2.pdf	A4	1
35	Чертеж стапеля	shipway_1.pdf	A4	1
36	Чертеж конструкция корпуса (вид со снятой палубой)	hull_structure.pdf	A2	1
37	Чертеж бимсов дополнительных	plywood_beams_loft.pdf	A2	1
38	Чертеж полубимсов и иx монтаж	biatms_mounting.pdf	A2	1
39	Чертеж стрингеров днищевых	stringer_21.pdf stringer_22.pdf	A2	2
41	Чертеж топливного танка	fuel_tank_40.pdf	A2	1
41	Чертеж-схема расположения топлвного танка в корпуса	fuel_tank_monting.pdf	A2	1
42	Чертеж ложемента топливного танка	fuel_tank_base.pdf	A2	1
43	Чертеж Корпус в разрезе	hull_section.pdf	A2	1
44	Чертеж Габариты корпуса на стапеле	hull_gabarinte.pdf	A2	1
45	Устройство рецесса	recess.pdf	A2	1
46	Чертежи деталей рецесса	recess_1.pdf recess_2.pdf	A2	2
47	Спецификация общесудовая	Specification.pdf	А4	6
48	Спецификация материлов на постройку корпуса	Material_specification.pdf	A4	1
49	Ведомость состава проекта	PLANS_LIST.pdf	А4	1
50	Чертеж-спецификация фанерных деталей корпуса	Plywood_hull.pdf	A2	1
51	Схема укладки палубы	deck_layout.pdf	A2	1
52	Чертеж-спецификация фанерных деталей кокпита	Plywood_cockpit.pdf	A2	1
53	Чертеж выкроек деталей палубы	plywood_loft deck .pdf	A2	1
54	Чертеж выкроек деталей обшивки корпуса	plywood_loft_shell.pdf	A2	1
55	Чертеж трубчатой конструкции тента бимини	bimint.pdf	A2	2
56	Чертеж выкроек панелей кокпита	plywood_loft_cockpit.pdf	A2	1
57	CAD-овский чертеж шпангоутов и бимсов (общий)	frames_CAD.dwg	М1:1	1
58	CAD-овский чертеж киля и стрингеров (общий)	keel_stringers.dwg	М1:1	1
59	Схема электрическая принципиальная типовая	electrical_base.pdf	A2	1
60	Чертеж ветрового стекла	windglass.pdf	A2	1

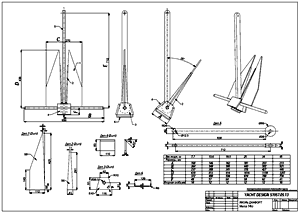

61	Чертеж якоря	anchor_danfrort. pdf	A2	2
62	Чертежи пайолов выкройки	plywood_loft_sole.pdf	A2	1
63	Чертеж консоли управления		A2	3
64	Чертеж типовый монтажа топливного танка	fruel_tank.pdf	A2	1
65	Чертеж-схема типовая топливной системы	fuel_supply.pdf	A2	1
