Проект 4-метровоой мотолодки из ПНД для самостоятельной постройки

Мотолодка джонбот 4 метра рыбцкая, прогулочная, SFB-39 (ПНД)

Моторная лодка 3,9 метров SFB-5.4
LOA = 3,9м (длина наибольшая)
BOA = 1,62м (ширина наибольшая)
LWL = 3,1м (длина по ватерлинии)
BWL = 1,4м (ширина по ватерлинии)
Displ.= 450 кг (водоизмещение полное)
Draft = 0,1-0,16м (осадка корпусом порожнем/полное)
Freeboard = 0.52м (надводный борт на миделе)
Двигатель = до 25л.с. подвесной
Килеватость днища на транце : 4 град.
Fuel tank: 25л. (топливо)

Пассажиров: до 4 чел.
Вес корпуса: 150кг.

  лодка из ПНДПрокрутить в 3-D

Моторная лодка длиной 4 метра из полиэтилена ПНД предназначена для рыбалки, охоты и активного отдыха на речных, озерных и морских прибрежных акваториях. Лодка оснащена подвесным мотором мощностью до 25 л.с. и веслами. На лодке можно использовать подвесной электромотор. Лодка открытого типа в стиле джонбот.
Лодка быть построена из листового материала ПНД (полиэтилен низкого давления) методом сварки, который приобретает большую популярность в малом судостроении. С доступностью резки деталей на ЧПУ станках и технологичностью сварки ПНД материала любителю самостройщику вполне по силам построить самостоятельно 4-метровую лодку - надежную в эксплуатации, неприхотливую и ремонтопригодную, с долговечным корпусом не требующим ухода. Лодка абсолютно непотопляема благодаря герметичным отсека м плавучести. Ширина лодки 1,65 метра вписывается в автогабарит и мотолодка быть доставлен на трейлере за легковым автомобилем на любую  рыбную акваторию. Лодку такого размера и веса не требуется регистрировать в ГИМСе. так что, стройте и катайтесь в свое удовольствие. Идея лодки от Антона Кружаева.

Скорость лодки при различной мощности мотора и полной нагрузкой 320кг

Мощность двигателя 6 л.с. 10 л.с. 15 л.с. 20 л.с. 25 л.с.
Скорость катера с загрузкой 320кг 15 км/час 24 км/час 37 км/час 41 км/час 44 км/час

Проект и рабочие чертежи для постройки катера можно заказать на info@amariner.net

Другие проекты

Мотолодка 4 метра из ПНД для рыбалки, охоты, развлеченией (Картинки можно увеличивать)

мотолодка  4 метра из ПНД   Мотолодка 4 метра из ПНД
johnboat 4metres   motor jon boat

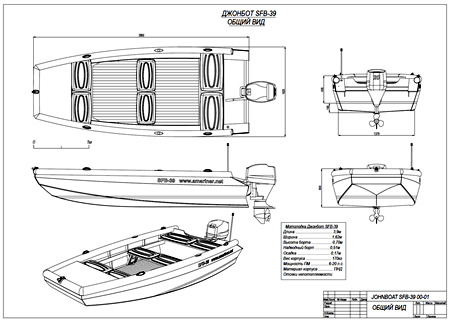

чертежи мотолодки  4 метра из полиэтилена ПНД   Проект мотолодки джонбот 4 метра

Планировка лодки подчинена использованию его в основном как небольшой скоростной моторной лодки для рыбалки. Большой открытый кокпит с кормовым диваном для рулевого, центральной съемной поперечной банки-сиденья и носовым сиденьем на двоих. В корме моторный рецесс и подвесной мотор с ногой 420мм на транце. В носу - якорная палуба, она же площадка для рыбака. Непотопляемость катера обеспечивается отсеками плавучести в трюме, в носу, и в привальном брусе из трубы ПНД 110мм. Аэратор для хранения улова рыбы расположен под носовой палубой. Рундуки для имущества под сиденьями диванов, Полки вдоль бортов, куда можно уложить удочки. Кронштейны для хранения удилищ на корме. Над кокпитом можно устроить раскладной тент-бимини. Лодка оснащена ходовым огнем, якорным устройством, уключинами и веслами. Внешний вид лодки - типа джонбот, но с килеватым днищем в носовой части корпуса, что делает плавание по волне более комфортным. В то же время небольшая килеватость днища на транце позволяет лодке уверенно выходить на глиссирование под мотором 10л.с.. Лодка может быть перепланирована и для других целей, с другой компоновкой палубы - как прогулочный катер, разъездной или рабочий катерок со свободной палубой, буксировщик воднолыжника и т.д.   рыбацкая мотолодка 4 метра из ПНД

ПОСТРОЙКА судна из листового материала ПНД под силу любителю самостройщику. Материал этот доступен, работать сним несложно, и собрать конструкцию лодки из деталей, вырезанных на станках ЧПУ, не составляет проблемы для самостройщика с руками и головой на месте. Методы сварки ПНД досконально разработаны и имеется большое предложение аппаратов для сварки ПНД. В основном в конструкции катера используется листовой ПНД толщиной 6-10мм.

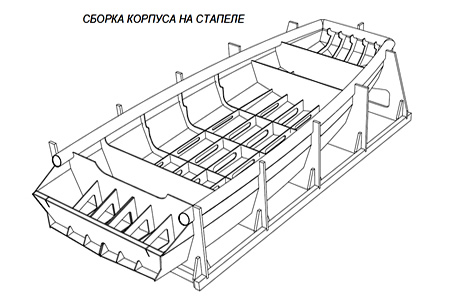

Конструкция катера традиционная - листовая обшивка на продольно-поперечном наборе. Все детали конструкции из листового пластика ПНД (разработаны под ширину листа до 1200мм), привальные брусья из трубы ПНД 110мм. Сборка корпуса катера ведется стандартным классическим методом на стапеле килем вверх. После выставки шпангоутов на стапель врезается продольный набор - киль, стрингера , привальные брусья, и обваривается. Затем производят обшивку корпусами листовым ПНД 6мм на днище и на бортах. Затем корпус переворачивают и занимаются обустройством палубы и герметичных отсеков. Сварка конструкции лодки из ПНД производится тепловым сварочным аппаратом. работа с ним по силам и непрофессионалам.
Катер может быть построен также из фанеры 6-12мм марки ФСФ или из алюминия 3мм. Обшивку корпуса катера можно сдлать также из рейки и затем оклеить защитным слоем стеклопластика.

Постройка лодки из ПНД

              Смотри постройку катера
ПРОЕКТ
Проект катера содержит рабочие чертежи и схемы, а также инструкции, описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке лодки в объеме, достаточном для самостоятельной постройки мотолодки любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект лодки также включены ACAD-овские файлы плаза и раскря деталей для распечатки и резки их на плоттере в масштабе 1:1.
Состав проекта катера постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки обеспечивается на весь период постройки.
Состав проекта смотри в таблице ниже. Технический проект и рабочие чертежи для постройки катера можно заказать на info@amariner.net
Внимание! Проект является интеллектуальной собственностью aMarinеr. Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net. Не пытайтесь копировать чертежи с сайта - они содержат искажения.
Чертежи катера глиссирующего 5.4 метров (в разработке)


    чертеж якоря


Состав проекта (обновляется)

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

Чертеж общего вида

Design_KS900_overview.pdf

A2

1

3.

Чертеж внутреннего расположения

layout.pdf

A2

1

5.

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A2

1

7.

Чертеж Конструктивный вид сверху (набор днища)

structure_plan_bottom.pdf

A2

1

8. Чертеж Конструктивный вид сверху (набор палубы) structure_plan_deck.pdf A2 1

9.

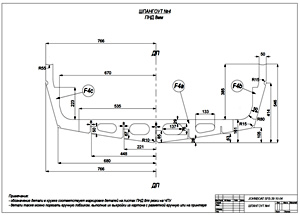

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

10.

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

11.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

12 Конструктивный чертеж шпангоута №4 frame_4.pdf A2 1
13 Конструктивный чертеж шпангоута №5 frame_5.pdf A2 1
14 Конструктивный чертеж шпангоута №6 frame_6.pdf A2 1
15 Конструктивный чертеж шпангоута №7 frame_7.pdf A2 1
16 Конструктивный чертеж шпангоута №8 frame_8.pdf A2 1
17 Конструктивный чертеж шпангоута №9 frame_9.pdf A2 1
18 Конструктивный чертеж шпангоута №10 frame_10.pdf A2 1
19 Конструктивный чертеж шпангоута №11 frame_11.pdf A2 5
20 Конструктивный чертеж шпангоута №12 frame_10.pdf A2 1

21.

Чертеж киля и форштевня

Keel.pdf

A2

1

22 Чертеж монтажа транца и рецесса hull_aft_structure.pdf A2 3
23 Чертеж продольных переборок lstringer_10.pdf A2 1

24

Конструктивный чертеж транца

frame_transom.pdf

A2

1

25 Чертеж плазовый конструктивных шпангоутов loft_a4.pdr A4 1

26

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_KS900_OB,dwg

M 1:1

1

27

Чертежи расклада фанерных деталей обшивки корпуса палубы и кокпита по стандартным листам фанеры 1220х2440мм

plywood_9mm_1.pdf plywood_9mm_2.pdf
plywood_9mm_3.pdf
plywood_9mm_4.pdf
plywood_9mm_5.pdf
plywood_4mm_1.pdf

А2

6

28

Чертежи (CAD файлы)  расклада фанерных деталей корпуса, палубы и кокпита по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_9mm_122х244_sheet_1.dwg
plywood_9mm_122х244_sheet_2.dwg
plywood_9mm_122х244_sheet_3.dwg
plywood_9mm_122х244_sheet_4.dwg
plywood_9mm_122х244_sheet_5.dwg
plywood_9mm_122х244_sheet_6.dwg
plywood_..............................................

M 1:1

20

29.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_KS900.pdf

A4

1

30

Таблица весовых нагрузок катера

Load_table_KS900_FSF_plywood.pdf

A4

5

31

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

32

Инструкция по постройке катера иллюстрированная

build_tutorial_KS900.pdf

A4

30

33

Чертеж cхема конструкции корпуса в корме

hull_aft_structure.pdf

A2

1

34

Чертеж cхема набора на стапеле

shipway_2.pdf

A4

1

35

Чертеж стапеля

shipway_1.pdf

A4

1

36 Чертеж конструкция корпуса (вид со снятой палубой) hull_structure.pdf A2 1
37 Чертеж бимсов дополнительных plywood_beams_loft.pdf A2 1
38 Чертеж полубимсов и иx монтаж biatms_mounting.pdf A2 1
39 Чертеж стрингеров днищевых stringer_21.pdf
stringer_22.pdf
A2 2
41 Чертеж топливного танка fuel_tank_40.pdf A2 1
41 Чертеж-схема расположения топлвного танка в корпуса fuel_tank_monting.pdf A2 1
42 Чертеж ложемента топливного танка fuel_tank_base.pdf A2 1
43 Чертеж Корпус в разрезе hull_section.pdf A2 1
44 Чертеж Габариты корпуса на стапеле hull_gabarinte.pdf A2 1
45 Устройство рецесса recess.pdf A2 1
46 Чертежи деталей рецесса recess_1.pdf
recess_2.pdf
A2 2

47

Спецификация общесудовая

Specification.pdf

А4

6

48

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

49

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

50

Чертеж-спецификация фанерных деталей корпуса

Plywood_hull.pdf

A2

1

51

Схема укладки палубы

deck_layout.pdf

A2

1

52

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

53

Чертеж выкроек деталей палубы

plywood_loft deck .pdf A2 1
54 Чертеж выкроек деталей обшивки корпуса plywood_loft_shell.pdf A2 1
55 Чертеж трубчатой конструкции тента бимини bimint.pdf A2 2
56

Чертеж выкроек панелей кокпита

plywood_loft_cockpit.pdf A2 1
57 CAD-овский чертеж шпангоутов и бимсов (общий) frames_CAD.dwg М1:1 1
58 CAD-овский чертеж киля и стрингеров (общий) keel_stringers.dwg М1:1 1
59 Схема электрическая принципиальная типовая electrical_base.pdf A2 1
60 Чертеж ветрового стекла windglass.pdf A2 1
61 Чертеж якоря anchor_danfrort. pdf A2 2
62 Чертежи пайолов выкройки plywood_loft_sole.pdf A2 1
63 Чертеж консоли управления   A2 3
64 Чертеж типовый монтажа топливного танка fruel_tank.pdf A2 1
65 Чертеж-схема типовая топливной системы fuel_supply.pdf A2 1
