Любителям-самостройшикам предлагаются проекты килей и рулей для яхт самостоятельной постройки. Обращаться info@amariner.net |
|
Киль балластный для яхты |
|
Каждая парусная яхта нуждается в балластном киле, и часто самостройшики не уделяют этому вопросу достаточного внимания на первых этапах строительства лодки. Однако, когда приходит время завершения постройки, то оказыватся, что уже нужен киль, а его нет, нет его проекта, рассчетов, рабочих чертежей для изготовления киля и.т.д. Мы прелагаем разаработку рабочей документации - рабочих чертежей для изготовления балластного фальшкиля для вашей яхты с технологией сборки, рассчеты остойчивости яхты и другие дизайнерские и конструкторскиерские и разработки.
Спроектируем руль любой конструкции для вашей яхты и предоставим рассчетную документацию и рабочие чертежи для изготовления руля.
Мы также занимаемся непосредственно изготовлением сварных балластных килей. На фото слева вы можете видеть сварной балластный фальшкиль с бульбом из листовой стали для 10-метровой яхты нашей работы. Киль предназначен для заливки свинцом, и благодаря бульбу имеет низко расположенный центр тяжести, что очень важно для обеспечения остойчивости парусной яхты. У данного киля внутренний объем составляет 160 литров, что при полной заливке киля свинцом даст 2 тонны веса, плюс сам металлический киль весит 300кг, и, таким образом, мы имеем балласт 2300кг с центром тяжести на верхней кромке бульба.
Мы также
можем спроектировать и выпустить чертежи на швертовый колодец и шверт, швертовое устройство для швертбота или фальшкиль со швертом для швертбота-компромисса.
Если
вам нужен готовый киль, или проект балластного киля или проект швертового устройства или руля обращайтесь к нам на info@amariner.net |
Комплект проектной документации на изготовление балластного киля для любой яхты содержит сборочные и деталировочные рабочие чертежи киля, файлы .dwg для резки его деталей на ЧПУ, спецификации, иллюстрированную инструкцию по технологии изготовления киля, заливки его свинцом и монтажа киля на яхту. |

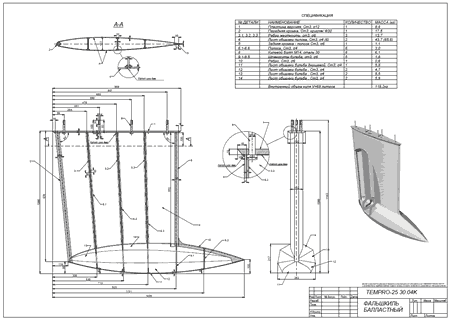

Проект киля балластного для яхты. Масса до 3.3т |
|
|

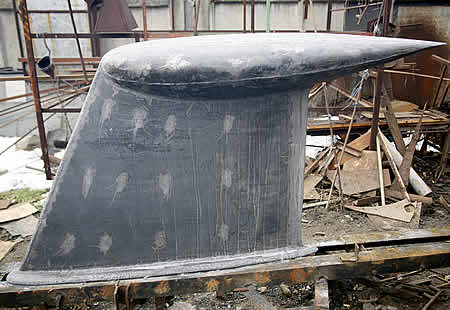

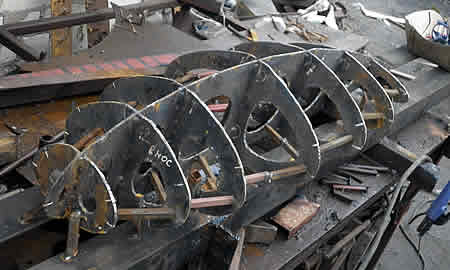

Киль балластный 10-метровой яхты в работе |
|
|
|
|
|
|
|
|

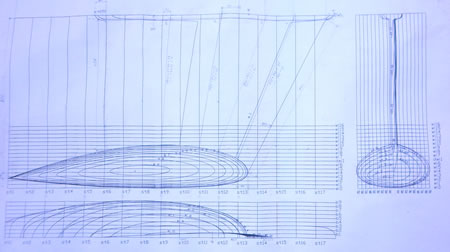

Киль балластный для яхт 9-11 метров (сварной, под заливку свинцом, вес - 1200-1800кг) |
|
|
|
|
|
.Фальшкиль балластный для гоночной яхты. Масса 2.2 т. |
|
|
|
Падающий киль-шверт для 11-13 метровой яхты-швертбота. Масса киля 1.8-2.5 т. |
|
|
|
КИЛЬ БАЛЛАСТНЫЙ ДЛЯ 3-4-ТОННОЙ ЯХТЫ. Масса киля до 1300 кг |
|
|
ФАЛЬШКИЛЬ БАЛЛАСТНЫЙ И ШВЕРТ ДЛЯ ШВЕРТБОТА-КОМПРОМИССА 7- 9 метров |
|
Киль с бульбом малого заглубления (0.45м), масса до 700 кг |
|
|
|
Падающий шверт-киль с бульбом для яхты 7- 8 метров (с колодцем) |
|
Киль балластный для яхт 7- 9 метров (сварной, под заливку свинцом, вес - 300-1000кг) |
|
|
|
Высокоэффективный киль балластный для яхт 8-11 метров (сварной, под заливку свинцом, вес - 1000-2000кг) |
|
|
|
|
Кили балластные для яхт любых размеров (сварные, под заливку свинцом, вес - 400-5000кг) |
|
|
|
Руль для яхты любого типа и размера |
|
|
Едва ли можно переоценить насколько важен хороший и надежный руль для яхты. Кроме очевидной функции управления курсом лодки, хорошо спрофилированное перо руля вносит большую долю в сопротивление лодки дрейфу, или иными словами - повышает крутизну хода против ветра.
Мы занимаемся разработкой рулевых устройсв рулей различной конструкции для яхт любого типа и размера - будь то подвесной двух- или трехопорный руль для килевых яхт, или навесной на транце откидывающийся руль для швертботов. Предложим рабочие чертежи для самостоятельного изготовления надежного руля любого типа. Рассчитаем как необходимую площадь пера руля, так и прочность основных элементов рулевого устройства - балера, пера руля, подшипников, штырей рулевых петель и т.д. Снабдим самостройщика яхт инструкциями, полезной сопутствующей информацией, и окажем технологическую консультационную поддержку наших проектов.
Руль для яхты нашей конструкции по силам изготовить самостройщику в домашних условиях, кроме разве что баллера (где нужен токарный станок). Рули нашей конструкции отлично зарекомендовали себя безаварийной эксплуатацией на ряде яхт самостоятельной постройки, а также на некоторых фирменных лодках, где штатные рули были заменены на наши. |
|
|
|
|
|
|
|
|
По вопросам приобретения чертежей или разработки киля или руля обращаться info@amariner.net |
|
|
