Проект катамарана моторного 7 метров
????????? ??????? ???? ???????? ???? ????????? ????????? ???? ???????????? ??? ??????? ?????? ????? ???????? ???? ? ????????? ?????? ?????? ??????? ???? ???????????????? ????? ??????? ????????? ? ?????? ??? ? ????? ????? ???? ??????? 44 ??????? 44 Madeira 44 ??????? ???? ????????? ??????? ????? ??? ????? ??? ??? ????? ????????? ???????????? ?? ???? ???? ??????? ???? ??????? ????????? ????????????? ???
????????? ???
катер aMariner.net  Index ???? ??????? 44 ?????? ??? ??????? ???????? ???? ????????? ??? ?????? ??? ????? ????????? ??? ? ??????? ?????? ???? ??????? ?????? ???? ?? ????? ????? ???????, ?????? ???????.UA SAIL ??????? ????????????? ??? ??? ???? ????? ?? ????????? ???? ?????? ???????? ???? ????????? ??????? ??? ??????? ???? ? ???? ???????????? ???? ??? ????
Проект 7-метрового катамарана моторного для самостоятельной постройки

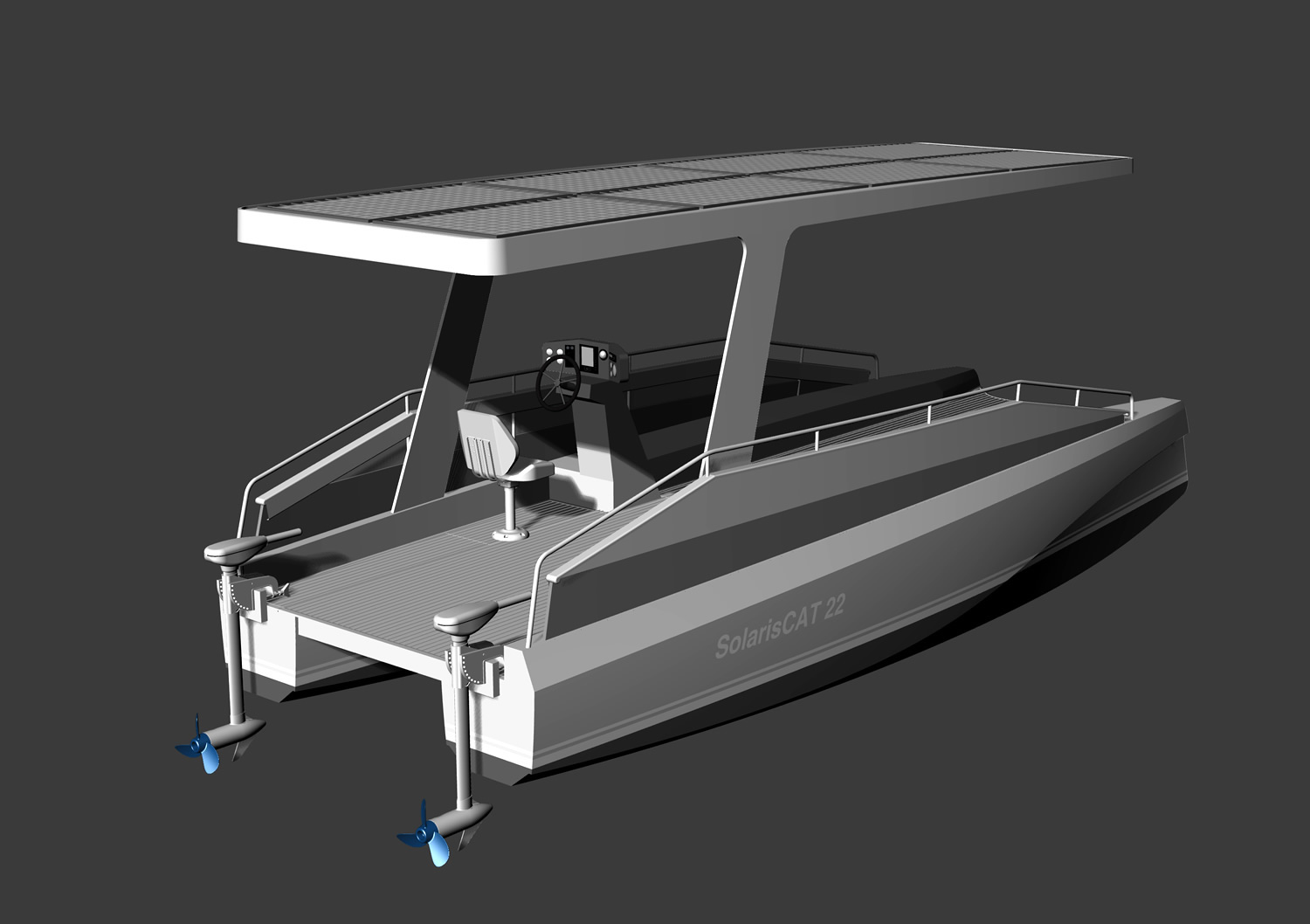

Катамаран 7 метров SOLARIS CAT 22 electro

LOA = 6,85м (длина наибольшая)
BOA = 2.48м (ширина наибольшая)
LWL = 6,85м (длина по ватерлинии)
Displ.= 0,7/1,8т (водоизмещение порожнем/полное)
Draft = 0.32м (осадка при полной загрузке)
Двигатель =до 3-6кВт
подвесной электродвигатель 2шт
Accomodation: жесткая крыша, 2 спальных места в поплавках (опционально),
Камбуз: газ-плита, холодильник
Гальюн: гальюн в рубке на палубе

  проект катамарана 7 метров
Катамаран длиной 6,8 метров с подвесным электродвигателем. Катамаран предназначен для плавания по рекам, озерам, защищенным водам водохранилищ и прибрежгым зонам морей. Сфера применения катамарана - прогулочное судно выходного дня,экскурсионный катамаран, чартерное судно для корпоративов и дневных прогулок с небольшой компанией до 10 человек, выездов на дайвинг и рыбалку. Конструкция катамарана - фанерная с оклейкой стеклопластиком
Эскизный проект катамарана разработан на основе архитектурного дизайна Александра Перегибенко, кампания Solaris Boats
По вопросам рабочего проекта катамарана 7 метров пишите на info@amariner.net

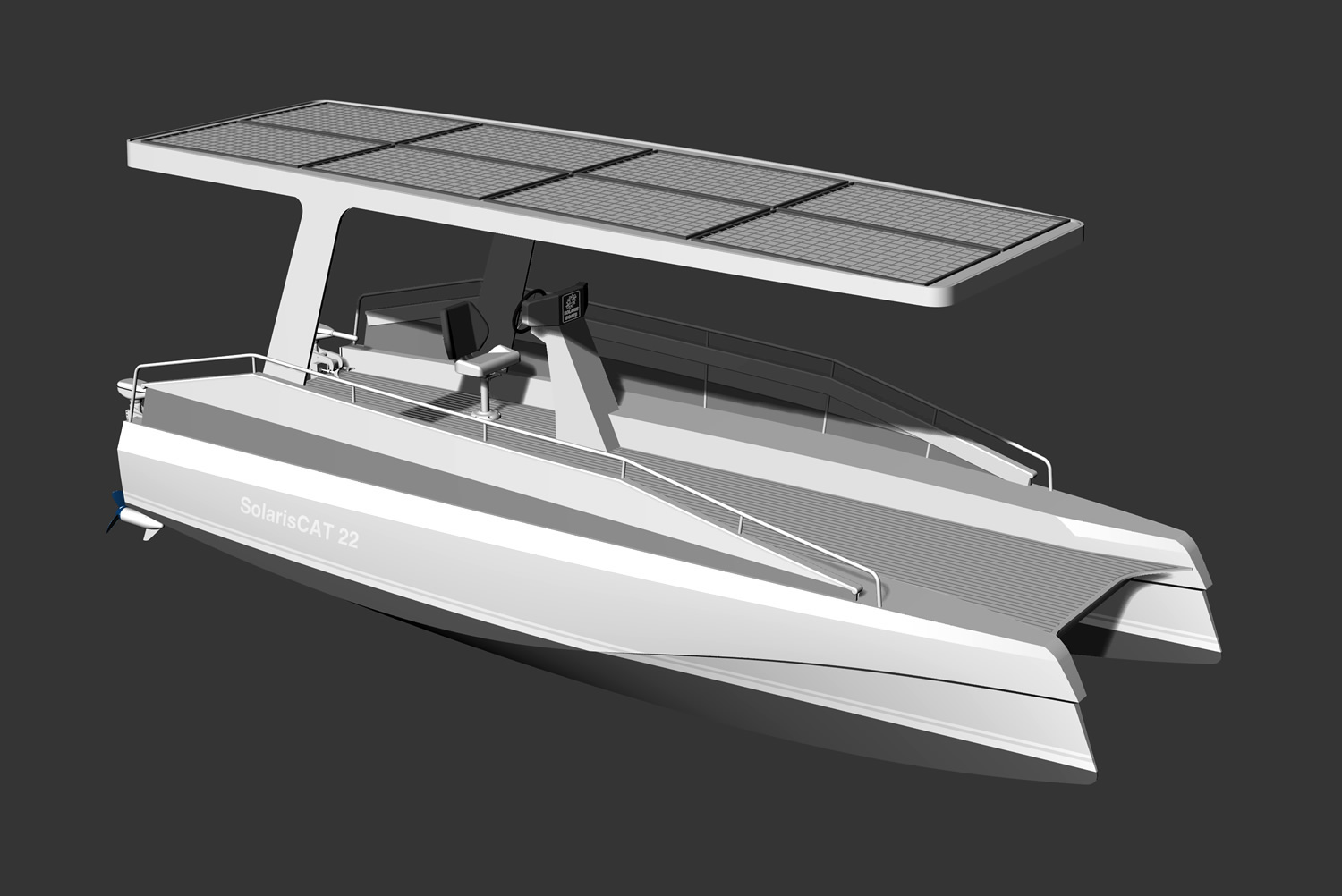

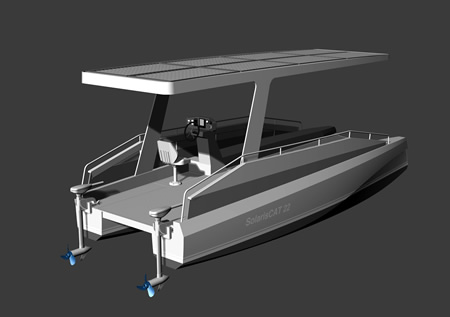

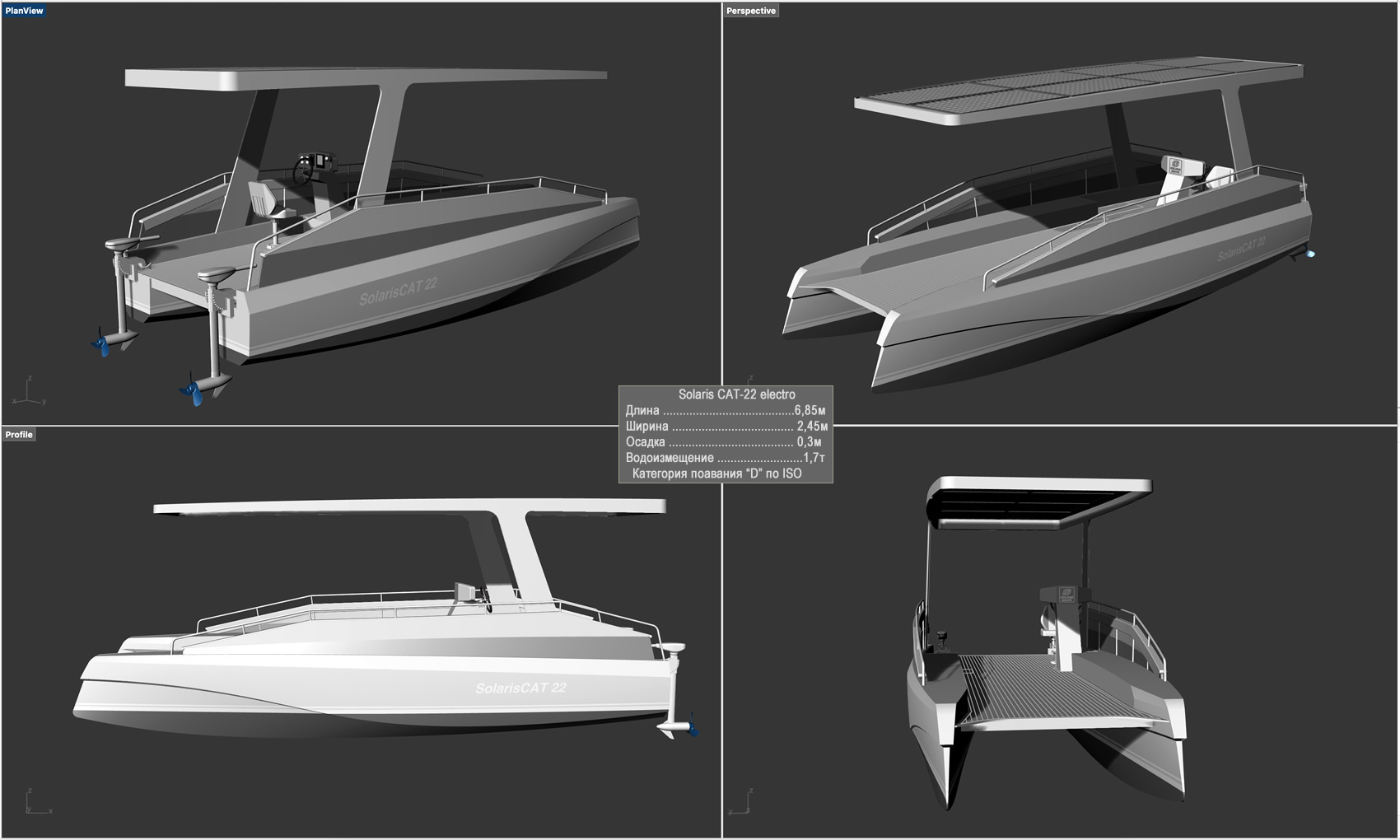

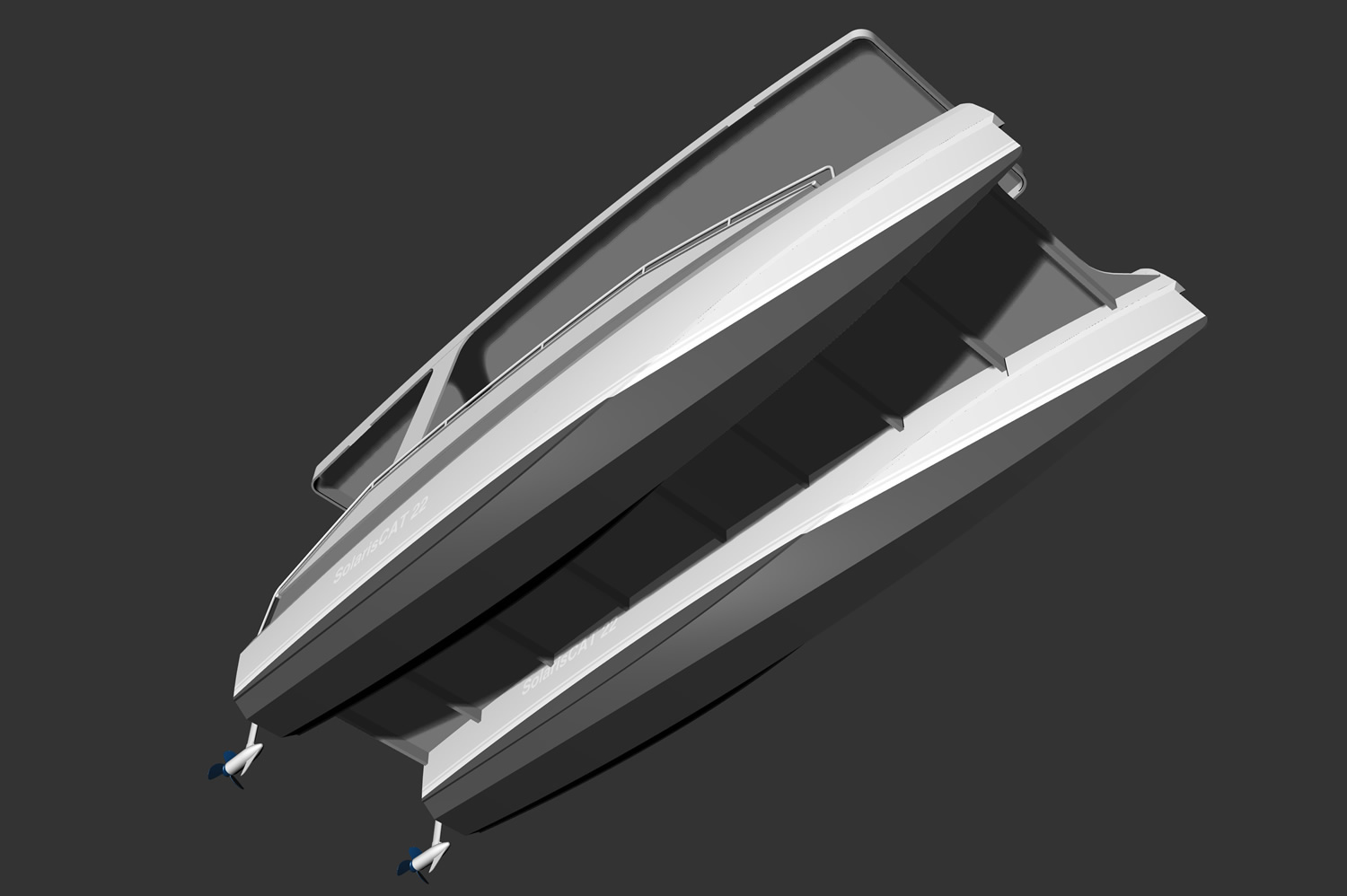

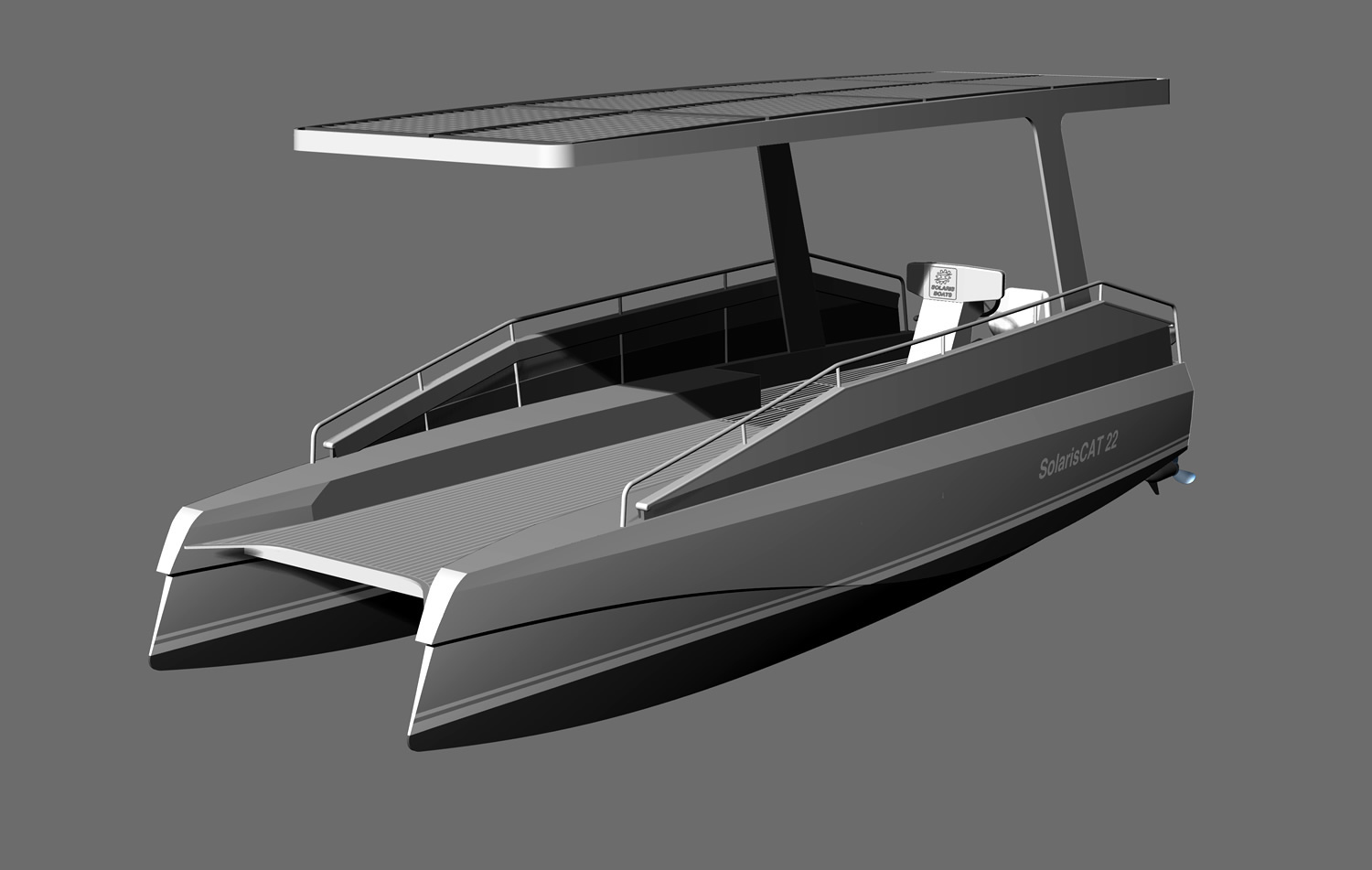

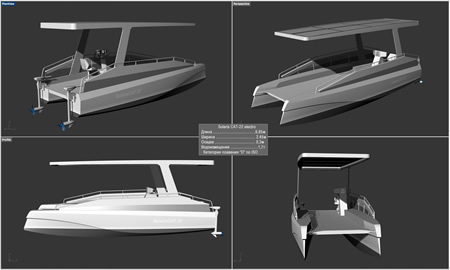

3D модели катамарана Картинки можно увеличивать
катамаран прогулочный 7 метров

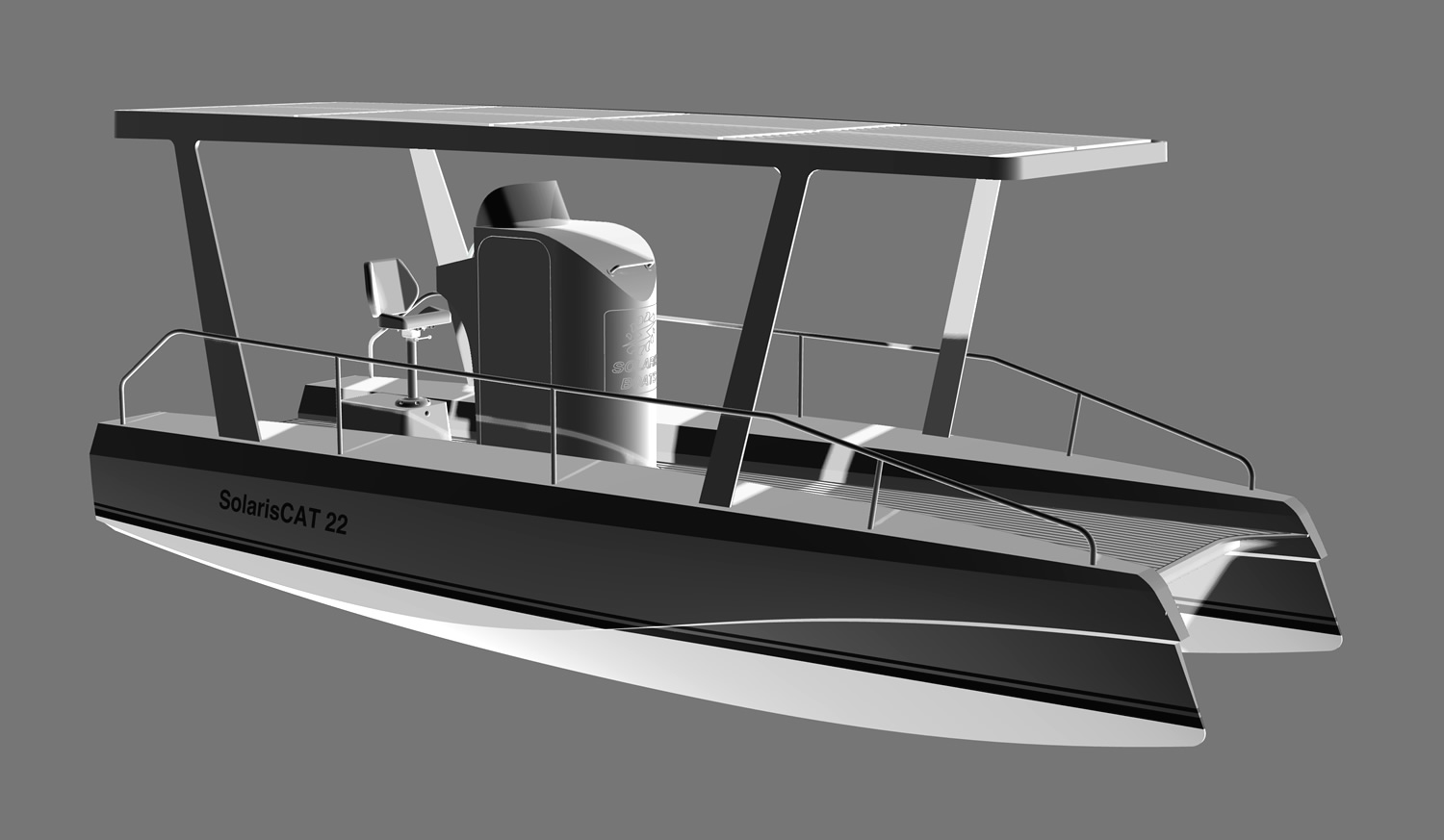

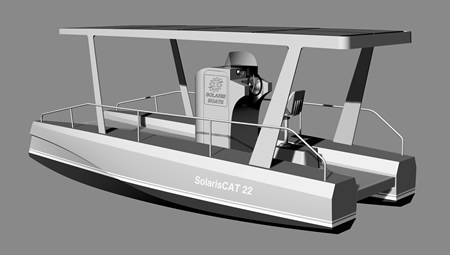

Вариант катамарана с рубкой-гальюном





ОСТОЙЧИВОСТЬ катамарана обеспечивает безопасное плавание при любых состояниях загрузки.
Отсеки плавучести обеспечивают непотопляемость катамарана

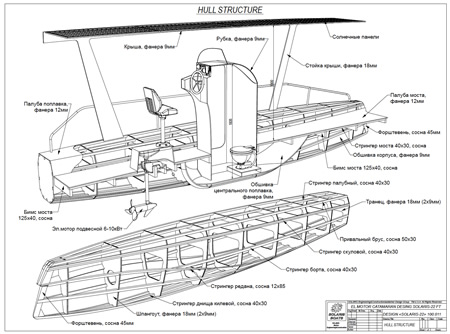

ПОСТРОЙКА деревянного корпуса катамарана ведется обычными для современного деревянного судостроения методами, и это по силам любителям-самостройщикам. Конструкция деревянного корпуса состоит из продольного набора - киля, привальных брусьев и стрингеров, скрепленных на штевне и транце, и опирающихся на поперечный набор из рамных шпангоутов и переборок. Обшивка корпуса из фанеры. Рубка и палцбный настил иоже фанерные. Мост катамарана опирается на поперечные алюминиевые или деревянные балки. Постройку корпусов катамарана ведут в положении килем вверх, и после выставки шпангоутов на стапель, обшивки и оклейки корпуса стеклотканью, корпус кантуют в нормальное положение, заканчивают внутреннее обустройство корпуса, настилают палубу, монтируют рубку.. Постройка такого катамарана потребует от строителя некоторых навыков столярного дела, умения разбираться в чертежах, а также известной доли здравого смысла. Катамаран можно построить имея в наличии только ручной столярный инструмент. Но кроме этого в проекте катамарана имеются CAD-овские файлы для резки (или разметки) всех фанерных деталей конструкции судна на станках ЧПУ. Это заначительно упростит и ускорит постройку вашего катамарана. Аккуратно построенный катамаран смотрится очень стильно и привлекательно.


МАТЕРИАЛЫ
Древесные пиломатериалы должны иметь воздушно-сухую влажность 13-16%, быть по возможности прямослойными, с минимальным количеством сучков. Желательно подбирать материал мелкослойный, с плотной структурой годовых колец. Фанера - марки ФСФ, как минимум. Если желаете иметь судно класса люкс, можно использовать фанеру с наружным слоем красного дерева или другой декоративной породы. Под лаком эти материалы будут смотреться очень красиво. Крепеж - в основном нержавеющий шуруп разных размеров. Стеклоткань сатинового переплетения, подходящая для пропитки эпоксидной смолой. Сборка корпуса - на эпоксидной смоле, как и оклейка стеклопластиком. Потребуется также некоторое количество нержавеющй стали - для дельных вещей и руля.

Материалы Количество Примечание
Сосна (в чисте) со вспомогат. конструкциями м³ доска, рейка разная
Дуб (в чисте) м³ доска, рейка разная
Фанера ФСФ 12мм (1.22х2.44) листов
Фанера ФСФ 9мм (1.22х244) листов
Фанера ФСФ 6 мм (1.22х2.44) листа
Фанера 24мм (1.22х2.44) листов
Эпоксидная смола кг
Стеклоткань 200-250гр/кв.м пог.метров
  кг
ПРОЕКТ
Проект катамарана может быть заказан любителями или организациями для самостоятельной постройки из фанеры. Проект содержит рабочие чертежи и схемы, а также описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке в объеме, достаточном для самостоятельной постройки судна любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект также включены ACAD-овские файлы плаза и раскроя фанерных деталей для распечатки и резки их на плоттере и ЧПУ станках в масштабе 1:1.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки безусловно обеспечивается.
Состав проекта смотри в таблице ниже.
Внимание! Проект является интеллектуальной собственностью кампании "SolarisBoats" (USA). Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net. Не пытайтесь копировать чертежи с сайта - они содержат искажения.
Чертежи катамарана 7 метров в разаботке
чертеж катамарана 7 метров из фанеры



Состав проекта (ориентировочный)

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

Чертеж общего вида

overview.pdf

A2

1

3.

Чертеж План внутреннего расположения (вид сверху)

layout_plan.pdf

A2

1

4.

Чертеж внутреннего расположения вид сбоку

layout_profile.pdf

А2

1

5.

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A1

1

7.

Чертеж Конструктивный вид сверху

structure_plan.pdf

A1

1

8.

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

9.

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

15.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

11.

Конструктивный чертеж шпангоута №4

frame_4.pdf

А2

1

13.

Конструктивный чертеж шпангоута №5

frame_5.pdf

А2

1

14.

Конструктивный чертеж шпангоута №6

frame_6.pdf

А2

1

15.

Конструктивный чертеж шпангоута №7

frame_7.pdf

А2

1

16.

Конструктивный чертеж шпангоута №8

frame_8.pdf

А2

1

19.

Чертеж форштевня

frame_stem.pdf

A2

1

20.

Чертеж транца

frame_transom.pdf

A2

1

21.

Чертеж валолинии и фундамента двигателя

Shaft.pdf

А2

1

22.

Чертеж рулевого устройства

rudder_а1.pdf

A1

1

23.

Чертежи деталей рулевого устройства

rudder_details.pdf

A2

1

24.

Чертеж реллингового ограждения

rails.pdf

A2

1

25.

Чертежи  расклада фанерных деталей шпангоутов  на стандартных листах фанеры 1250х2500мм

plywood_layout_frames_1.pdf

A2

1





26.

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_crab_800.dwg

M 1:1

1

27.

Чертежи (CAD файлы)  расклада фанерных деталей шпангоутов по стандартным листам фанеры 1250х2500мм
(для распечатки на плоттере в масштабе 1:1 и резки эл.лобзиком или на станке ЧПУ)

plywood_15mm_frames_sheet_1.dwg
plywood_15mm_frames_sheet_2.dwg
plywood_15mm_frames_sheet_3.dwg
plywood_15mm_frames_sheet_4.dwg

M 1:1

4













28.

Чертежи расклада фанерных деталей шпангоутов  на стандартных листах фанеры 1220х2440мм

plywood_layout_frames_1s.pdf
plywood_layout_frames_2s.pdf
plywood_layout_frames_3s.pdf
plywood_layout_frames_4s.pdf
plywood_layout_frames_5s.pdf

A2

5

30.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table.pdf

A4

1

31.

Таблица весовых нагрузок катамарана

Load_table.pdf

A4

5

32.

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

33.

Инструкция по постройке катамарана иллюстрированная

build_tutorial.pdf

A4

22

34.

Чертеж cхема монтажа киля и штевня на наборе

keel_stem_assembling.pdf

A2

1

35.

Чертеж cхема набора на стапеле

shipway_2_a4.pdf

A4

1

36.

Чертеж стапеля

shipway_1_a4.pdf

A4

1

37.

Расчет гребного винта и гребного вала (опция)

prop_shaft_calculationpdf

A4

1

38.

Расчет рулевого устройства (опция)

Rudder_calc.pdf

A4

5

39.

Инструкция по плазовой разметке

loft_tutorial.pdf

A4

5

40.

Спецификация общесудовая

Specification.pdf

А4

6

41.

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

42.

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

43.

Чертежи (CAD файлы)  переборок/шпангоутов
( контуры для распечатки на плоттере в масштабе 1:1)

frame_1.dwg
frame_2.dwg
frame_3.dwg
frame_4.dwg
frame_4a.dwg
frame_5.dwg
frame_6.dwg
frame_7.dwg
frame_8.dwg
frame_trnasom.dwg

M1:1

12

44.

Чертеж-спецификация фанерных деталей интерьера

Plywood_interrior.pdf

A2

1

45.

Чертеж-спецификация фанерных деталей палубы и рубки

Plywood_deck_cabin.pdf

A2

1

46.

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

47.

Чертежи расклада фанерных деталей палубы, рубки, кокпита на стандартных листах фанеры 1220x2440мм, 12мм

Plywood_layout_12мм_1.pdf
Plywood_layout_12мм_2.pdf
Plywood_layout_12мм_3.pdf
Plywood_layout_12мм_4.pdf

А2

4

49.

Чертежи расклада фанерных деталей рубки, внутреннего обустройства, мебели, на стандартных листах фанеры 1220х2440мм , 15мм

Plywood_layout_15мм_1.pdf
Plywood_layout_15мм_2.pdf
Plywood_layout_15мм_3.pdf

A2

3

50.

Чертежи расклада фанерных деталей кокпита, внутреннего обустройства, мебели, на стандартных листах фанеры 1220х2440мм, 8мм

Plywood_layout_8мм_1.pdf

A2

1

51.

Чертежи (CAD файлы)   расклада фанерных деталей палубы, рубки, кокпита и интерьера по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу или ручным лобзиком)

plywood_15mm_122х244_sheet_16.dwg
plywood_15mm_122х244_sheet_17.dwg
plywood_15mm_122х244_sheet_18.dwg
plywood_15mm_122х244_sheet_19.dwg
plywood_15mm_122х244_sheet_20.dwg
plywood_15mm_122х244_sheet_21.dwg
plywood_15mm_122х244_sheet_22.dwg
plywood_12mm_122х244_sheet_1.dwg
plywood_12mm_122х244_sheet_2.dwg
plywood_12mm_122х244_sheet_3.dwg
plywood_12mm_122х244_sheet_4.dwg
plywood_12mm_122х244_sheet_5.dwg
plywood_12mm_122х244_sheet_6.dwg
plywood_12mm_122х244_sheet_7.dwg
plywood_12mm_122х244_sheet_8.dwg
plywood_12mm_122х244_sheet_9.dwg
plywood_12mm_122х244_sheet_15.dwg
plywood_12mm_122х244_sheet_11.dwg
plywood_12mm_122х244_sheet_12.dwg plywood_8mm_122х244_sheet_1.dwg
plywood_8mm_122х244_sheet_2.dwg
plywood_8mm_122х244_sheet_3.dwg

М1:1

24

52. Схема электрическая принципиальная electrical_base.pdf A2 1
53. Чертежи -схемы водоснабжения (водопровод) water_supply_1.pdf
water_supply_2.pdf
A2 2
54. Чертеж- схема оборудования гальюна head.pdf A2 1
55. Чертеж конструктивный монтажа топливного танка fuel_tank_krab.pdf A2 1
56. Чертеж-схема топливопроводов fuel_supply.pdf A2 1
57. Чертеж-схема газоснабжения gas_supply.pdf A4 1
58. Чертеж поручней рубочных и фальшбортика grabrails.pdf A2 1
60. Чертеж шаблона для сборки транца transom_mould_a4 A4 1
61. Расчет скорости судна, мощности двигателя и диам. винта speed_power_calculation.pdf A4 2
62. Чертеж двери входной door_a4.pdf A4 1
63. Чертеж-схема фанерной обшивки корпуса plywood_hull_SH.pdf A2 1
64. Чертежи расклада фанерных деталей обшивки на стандартных листах фанеры 1220х2440мм, 12мм (для коруса шарпи)

plywood_layout_12mm_shell_SH_1.pdf
plywood_layout_12mm_shell_SH_2.pdf plywood_layout_12mm_shell_SH_3.pdf

A2 3
66. Чертеж Габариты катамарана на стапеле gabarite.pdf A4 1
67. Чертежи якорей (Danfort, Britany) anchor_danfort.pdf
anchor_britany.pdf
A2 2
69. Расчет общей прочности (опция) Global_strength_Crab_800_1.pdf A4 4
70. Расчет местной прочности (опция) расчет местной прочности краб800.pdf A4 22
71. Расчет рулевого устройства (опция)
