Проект 3-метровой парусно-гребной лодки (динги) для самостоятельной постройки

Гребная парусная лодка ДИНГИ SD-11

LOA = 3,35м (длина наибольшая)
BOA = 1,35м (ширина наибольшая)
LWL = 3,2м (длина по ватерлинии)
BWL = 0,97м (ширина по ватерлинии)
Hull Weight.= 50кг (вес корпуса)
Draft = 0.085м (осадка корпусом)
Sails = 5,5 м2 (площадь паруса)
Пассажировместимость: 1-4 чел


Парусно-гребная лодка длиной 3.3 метра с фанерным корпусом шарпи предназначена для непродолжительных прогулок выходного дня под веслами или под парусом. Лодку можно также использовать как разъездную шлюпку (динги) для связи яхт с берегом, как рыбацкую лодку, или для пляжных забав. Малый вес корпуса около 50 кг позволяет перевозить лодку на крыше автомобиля, а разборный ее вариант (из двух секций) можно погрузить в кузов мини-вэна или джипа. Лодка обладает абсолютной непотопляемостью благодаря встроенным отсекам плавучести
В весельном варианте на лодке можно перевозить до 4 человек (включая гребца). Лодка очень легка на ходу под веслами, может быть вынесена на берег и погружена на автомобиль силами двух человек.
В варианте парусный швертбот лодка дополнительно оснащена кинжальным швертом и съемным рулем на транце. Парусное вооружение - кэт, парус грот 5.5м2 на свободностоящей разборной мачте высотой 4.5м. Оптимальный экипаж лодки под парусами 1-2 человека. Лодка отлично ходит в лавировку и устойчива на попутных курсах. С одним рулевым (или двумя нетяжелыми) лодка может глиссировать под парусом при свежем ветре.
Построить такую лодку под силу каждому любителю работы с деревом, тем более что можно заказать как проект лодки, так и набор всех уже порезанных из фанеры деталей корпуса лодки и обустройства, так что самостройщику останется только все это собрать на клею и завершить отделкой. Аккуратно построенная из краснодеревой фанеры под лаком лодочка очень симпатично выглядит и является надежным маленьким судном в прогулках на воде.

  гребная парусная лодка

Постройку лодки смотри здесь

Другие проекты
3D модели лодки Картинки можно увеличивать
гребная лодка 3 метра динги   лодка парусная динги

тузик-динги на крыше рубки яхты   Корпус лодки динги построен из фанеры красного дерева Окуме под лак, что придает ей особый шарм, однако можно построить лодку и из менее экзотических материалов (фанера ФСФ, сосновые рейки), оклеить стеклотканью и качественно покрасить в любой цвет по желанию. Лодка имеет три раздельных герметичных воздушных ящика, и еще два рундука с герметичными крышками для вещей и снабжения. что обеспечивает высокую безопасность плавания. Существует также разборной корпус, состоящий из двух секций, соединяемых барашковыми винтами по центральному шпангоуту. Носовая часть корпуса вкладывается в кормовую, при этом транспортный габарит составляет 1.74х1.38х0,6м. Сборку такого корпуса можно произвести на воде в течение 1 минуты, спустив туда обе секции без всяких проблем с любого необорудованного берега.
Лодочку в разборном варианте удобно использовать как тузик - динги на яхте для связи с берегом, завозки якорей. пргулок и т.д. При этом лодку легко хранить на крыше рубки в сложенном виде (на картинке слева), закрепив ее ремнями. При этом она не мешает яхте идти под парусами. Макимпльный вес большей секции не превышает 30 кг.

ПОСТРОЙКА деревянной лодки из фанеры по силам любителям-самостройщикам средней квалификации. Конструкция фанерного корпуса очень простая, она состоит из трех фанерных шпангоутов транца и форштевня, поясьев фанерной обшивки - по три на борт и наружного привального бруса. Обшивку корпуса можно сделать из разных типов фанеры, но самый предпочтительный из краснодеревой фанеры Окуме (Okoume) толщиной 7-8мм (из фанеры ФСФ толщиной 6мм). Потребность в материалах на постройку корпуса лодки невелика - несколько сосновых реек, 6 листов фанеры 6мм (1.22х2.44м), около 4 литров эпоксидной смолы и 20 метров стеклоткани 120-160 гр/м2. Постороить самодельную лодку можно в стандартном гараже или небольшом сарае относительно быстро - за пару-тройку недель. Трудозатраты на постройку такой самодельной лодки в среднем около 130 чел/часов. Фанера режется электролобзиком в соответствии с выкройками делалей в проекте. Можно порезать (или расчертить) все фанерные детали на станках ЧПУ, для такой резки в проекте есть соответствующие файлы. Постройку корпуса лодки ведут методом СИС (сшей и склей). Вырезанные детали обшивки и шпангоуты стягиваются по швам на стяжках из проволоки, швы заполняются эпоксидкой. Затем корпус переворачивают вверх дном, удаляют проволочные стяжки и формуют по скулам и прилеганиям шпангоутов галтель из экопсидного компаунда (смола с тиксотропным наполнителем). Корпус снаружи шпаклюется и оклеивается одним слоем стеклоткани на эпоксидной смоле.Затем, снова перевернув лодку, вклеивают планширь, швертовый колодец и настилы банок. Все шлифуется, и доводится до глянца эпоксидной смолой. Снаружи копус лодки грунтуется и красится полиуретановыми или эпоксидными двухкомпонентными красками а изнутри можно оставить натуральную древесину под лак..
Постройка лодки значительно упрощается, если вы приобретаете комплект уже нарезанных фанерных деталей корпуса лодки и ее обустройства, так называемый КИТ - набор для постройки фанерной лодки. В него входят абсолютно все детали как гребного варианта лодки, так и заготовки шверта и руля для парусного дополнения вашей динги. Кит- набор фанерных деталей для постройки лодки можно заказать наряду с проектом -чертежи лодки, куда входит подробная инструкция по постройке лодки и ее оснащении.

кит набор фанерных деталей лодкиКит-набор фанерных деталей локи динги Сборка корпуса методом СиС

постройка лодкиКорпус готов Подробно постройка лодки


ПРОЕКТ
Проект лодки содержит рабочие чертежи и схемы, а также описательную и расчетную часть, фотографии и инструкции по постройке в объеме, достаточном для самостоятельной постройки судна любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект также включены ACAD-овские файлы плаза и раскроя фанерных деталей для распечатки их на плоттере в масштабе 1:1 и резки деталей на станках ЧПУ. В проект включена подробная иллюстрированная инструкция по постройке лодки.
Состав проекта постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки безусловно обеспечивается.
Состав проекта смотри в таблице ниже.
Внимание! Не пытайтесь копировать чертежи с сайта. Они содержат искажения.
Чертежи лодки Динги парусно-гребной (в разработке)
план парусности  динги   чертеж корпуса гребной лодки

















Состав проекта

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

Чертеж общего вида и паурсного вооружения

sailplan.pdf

A2

1

3.

Чертеж палубного оборудования

hardware.pdf

A2

1

5.

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A2

1

7.

Чертеж Конструктивный вид сверху (набор )

structure_plan.pdf

A2

1

9.

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

10.

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

11.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

12.

Чертеж форштевня и брештуков

frame_stem.pdf

A2

1

13.

Чертеж транца

frame_transom.pdf

A2

1

14.

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_Z410.dwg

M 1:1

1

15.

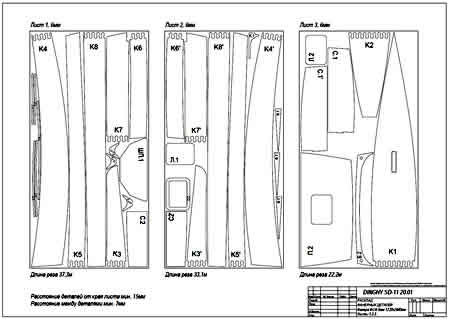

Чертежи расклада фанерных деталей корпуса  на стандартных листах фанеры 1220х2440мм

plywood_layout_6mm.pdf
plywood_layout_6mm.pdf

A2

2

16.

Чертежи (CAD файлы)  расклада фанерных деталей шпангоутов, обшивки корпуса, и кокпита по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_6mm_sheet_1.dwg
plywood_6mm_sheet_2.dwg
plywood_6mm_sheet_3.dwg
plywood_6mm_sheet_4.dwg
plywood_6mm_sheet_5.dwg
plywood_6mm_sheet_6dwg

M 1:1

6

17.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_SD_11.pdf

A4

1

18.

Таблица весовых нагрузок

Load_table_SD-11.pdf

A4

5

19.

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

20.

Инструкция по постройке лодки иллюстрированная

build_tutorial_crab_800.pdf

A4

22

24. Чертеж швертового колодца trunk.pdf A2 1
24. Чертеж шверта сenterboard.pdf A2 1
25. Чертеж рулевого устройства rudder_1.pdf A2 1
26. Чертежи деталей рулевого устройства rudder_2.pdf
A2 2
29. Чертеж ахтеркницы и брештуков breasthook.pdf A2 1

30.

Инструкция по оклейке лодки стеклопластиком

оклейка сткеклопластиком .pdf

A4

5

31.

Спецификация общесудовая

Specification.pdf

А4

6

32.

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

33.

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

34.

Чертеж-спецификация фанерных деталей корпуса

Plywood_interrior.pdf

A2

1

35.

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

36.

Чертеж мачты и гика mast.pdf A2 1
37. Схема сборки мачты ,ast-2.pdf A2 1
38. Чертеж паруса sail.pdf A2 1
39. Чертеж выкроек деталей обшивки корпуса plywood_loft_shell.pdf A2 1
40

Чертеж выкроек деталей кокпита

plywood_loft_cockpit.pdf A2 1


Не пытайтесь строить лодку по картинкам, скачанным с сайта - все равно ничего не разберете, к тому же имеются искажения и неточности - защита от хитрованов, которых ждет большое разочарование.
