Проект 4-метровой глиссирующей моторной лодки в ретро стиле для самостоятельной постройки

МОТОРНАЯ винтажная глиссирующая лодка 4 метра Z-410

LOA = 4,1м (длина корпуса)
BOA = 1.65м (ширина наибольшая)
LWL = 3,5м (длина по ватерлинии)
BWL = 1.5м (ширина по ватерлинии)
Displ.= 0,17 / 0,65т (водоизмещение пустого корпуса / полное)
Draft = 0.16м (осадка корпусом)
Двигатель - до 40 л.с. подвесной
Килеватость днища на транце : 3,5 град.
Пассажировместимость: 4 чел
Fuel tank: 60л. (топливо)

  глиссирующая мотолодка 4 метра из фанеры проект

Моторная глиссирующая лодка длиной 4 метра с подвесным мотором создана по мотивам американских скоростных деревянных катеров середины прошлого века . Построенная аккуратно из фанеры, с сохранением структуры древесины под лаком, лодка очень красиво и дорого смотрится, и без сомнения будет привлекать к себе всеобщее внимание. Проверенные временем обводы корпуса с малой килеватостью транца дают легкий выход на глиссирование и достижение скорости до 50 км/час при умеренной мощности подвесного мотора до 30 л.с. Лодка очень понравится любителям прогулки "с ветерком" на речных и озерных акваториях, куда ее легко доставить на трейлере за легковым автомобилем. Сегодня имеется немало любителей классического, винтажного стиля в лодках - для них и предназначен проект моторной лодки из фанеры для самостоятельной постройки, который можно реализовать своими руками, получив при этом удовольствие от самого процесса постройки.

Соотношение мощности двигателя и скорости лодки (с нагрузкой 2 чел.)
Мощность двигателя 10л.с. 15л.с. 20л.с. 25л.с. 30л.с. 35л.с. 40л.с.
Скорость катера 25 км/час 33 км/час 40 км/час 45 км/час 49 км/час 52 км/час 55 км/час



Другие проекты                Смотри постройку мотолодки

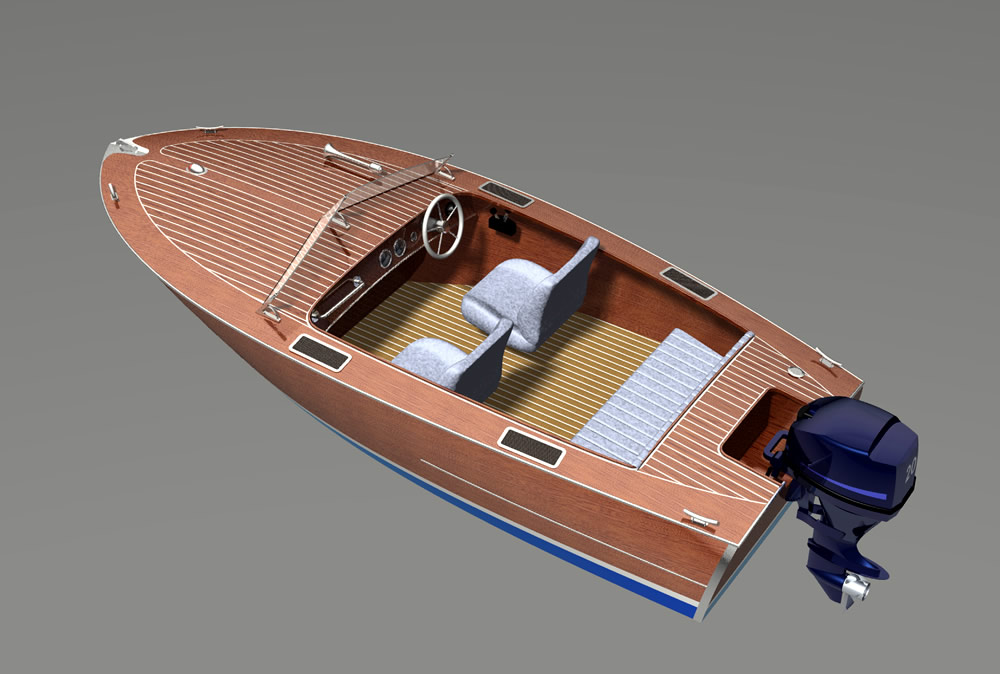

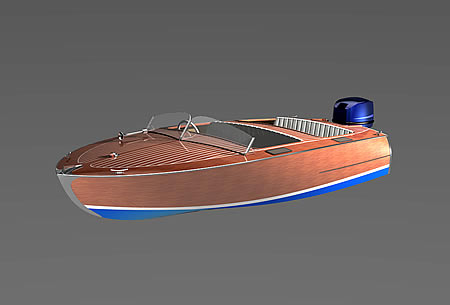

3D модели мотолодки Картинки можно увеличивать
проект моторная лодка 4 метра под подвесной мотор   самодельная лодка моторная
глиссирующая моторная лодка   моторка 4 иетра
По классике корпус лодки изготавливался из фанеры красного дерева под лак, что придает ей особый шарм, однако можно построить лодку и из менее экзотических материалов (сосна, кедр, фанера ФСФ), оклеить стеклотканью и качественно покрасить в любой цвет по желанию. В классическом варианте лодка имеет два раздельных кокпита с мягкими диванами, что комфортно в плавании. Под сиденьями расположены рундуки для снабжения и запаса топлива. Два кокпита могут быть объединены в один, тогда лодка из прогулочной проевращается в рыбацкую или прокатную. Лодка непотопляема - в носовом отсеке предумотрены блоки плавучести. Управление мотором осуществляется дистанционно с места водителя в переднем кокпите. Значительный развал бортов в носу и стилизованное ветровое стекло предохраняют пассажиров от водяных брызг при ходе на волнении на большой скорости.


ПОСТРОЙКА деревянной мотолодки из фанеры по силам любителям-самостройщикам средней квалификации. Конструкция деревянного корпуса очень простая, она состоит из продольного набора - киля, привальных брусьев и стрингеров, скрепленных на штевне и транце, и опирающихся на поперечный набор из трех рамных шпангоутов. Обшивку корпуса можно сделать из разных типов фанеры, но самый предпочтительный из краснодеревой фанеры Окуме (Okoume) толщиной 6мм. Постройку корпуса лодки ведут в положении килем вверх, и после выставки шпангоутов на стапель, врезки продольного набора, обшивки и оклейки днища корпуса стеклотканью, корпус кантуют в нормальное положение, заканчивают внутреннее обустройство корпуса, настилают палубу, шлифуют и лакируют корпус, а затем насыщают палубным оборудованием и системами. Потребность в материалах на постройку корпуса лодки невелика - одна дубовая и несколько сосновых досок, несколько листов фанеры и около 5 литров эпоксидной смолы. Постороить самодельную мото лодку можно в стандартном гараже относительно быстро - за одну зиму. Трудозатраты на постройку такой самодельной лодки в среднем около 350 чел/часов. Ее можно построить используя только ручной столярный инструмент, но если есть доступ к станку ЧПУ, то практически все детали, как фанерные, так и из древесины, можно порезать по имеющимся в проекте файлам. Это значительно ускорит и упростит постройку лодки. Справа фото подобного типа лодки, построенной самодельшиком.

моторная лодка 4метра проект
              Смотри постройку мотолодки
ПРОЕКТ
Проект лодки содержит рабочие чертежи и схемы, а также описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке в объеме, достаточном для самостоятельной постройки судна любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект также включены ACAD-овские файлы плаза и раскроя фанерных деталей для распечатки и резки их на плоттере в масштабе 1:1.
Состав проекта постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки безусловно обеспечивается.
Состав проекта смотри в таблице ниже.
Внимание! Не пытайтесь копировать чертежи с сайта. Они содержат искажения.
Чертежи мотолодки глиссирующей 4 метра Z-410
проект моторной лодки
теоретический чертеж мото лодки 4 метра
чертежи лодки моторной   чертеж мотолодки







проект чертежи мотолодки Топливный танк катера лодки




Состав проекта

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

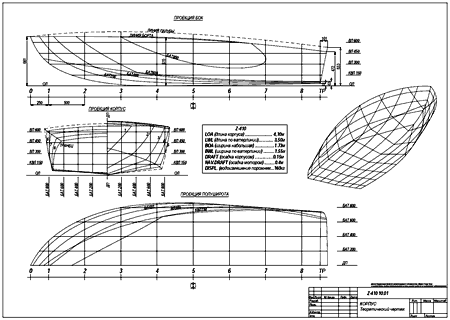

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

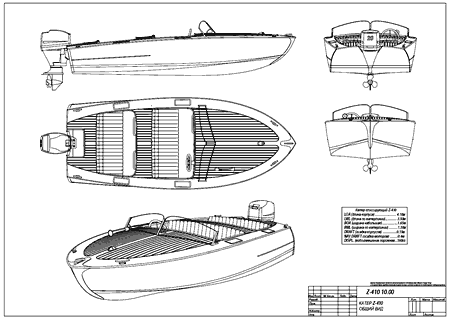

Чертеж общего вида

overview_Z14.pdf

A2

1

3.

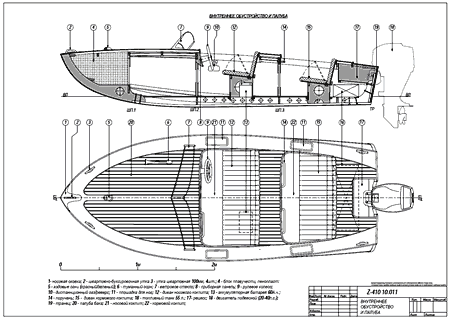

Чертеж внутреннего расположения и оборудования палубы

layout.pdf

A2

1

5.

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

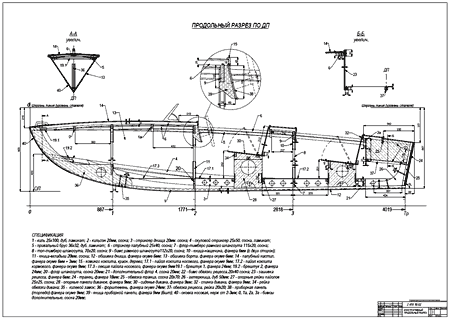

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A2

1

7.

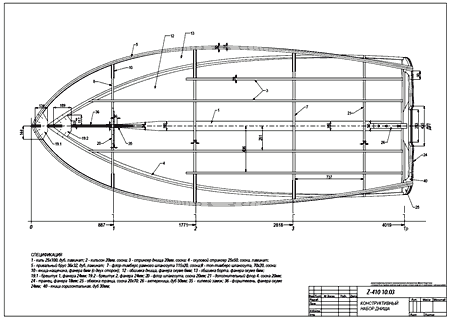

Чертеж Конструктивный вид сверху (набор днища)

structure_plan_bottom.pdf

A2

1

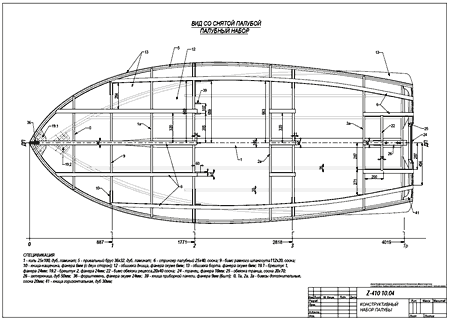

8. Чертеж Конструктивный вид сверху (набор палубы) structure_plan_deck.pdf A2 1

9.

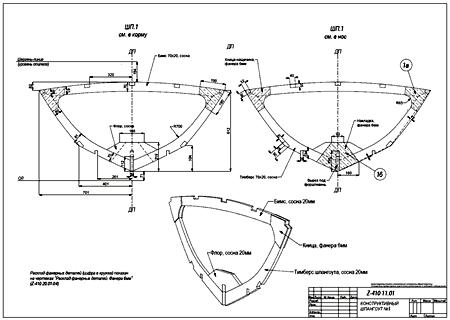

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

10.

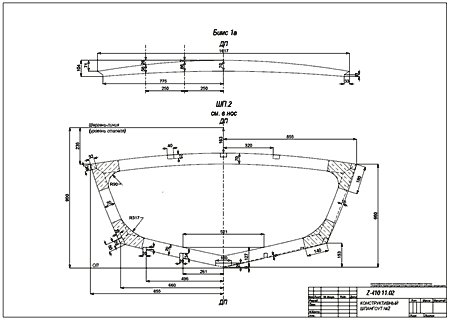

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

11.

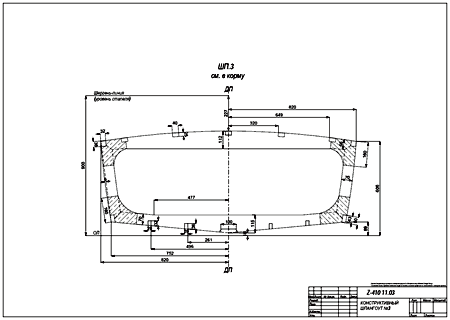

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

12.

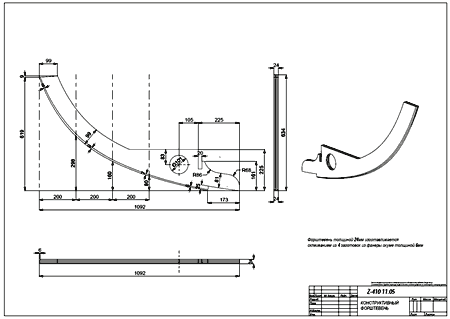

Чертеж форштевня

frame_stem.pdf

A2

1

13.

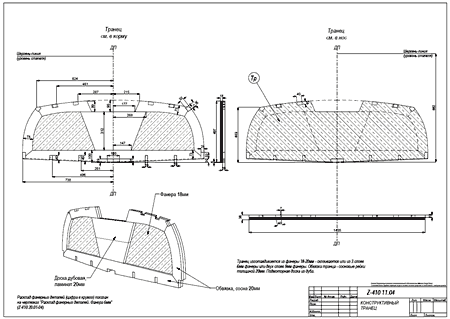

Чертеж транца

frame_transom.pdf

A2

1

14.

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_Z410.dwg

M 1:1

1

15.

Чертежи расклада фанерных деталей корпуса  на стандартных листах фанеры 1220х2440мм

plywood_layout_6mm.pdf
plywood_layout_6mm.pdf
plywood_layout_6mm.pdf>
plywood_layout_6mm.pdf
plywood_layout_10mm.pdf

A2

5

16.

Чертежи (CAD файлы)  расклада фанерных деталей корпуса, палубы и кокпита по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_6mm_122х244_sheet_1.dwg
plywood_6mm_122х244_sheet_2.dwg
plywood_6mm_122х244_sheet_3.dwg
plywood_6mm_122х244_sheet_4.dwg
plywood_6mm_122х244_sheet_5.dwg
plywood_10mm_122х244_sheet_1.dwg
plywood_10mm_122х244_sheet_2.dwg

M 1:1

7

17.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_Z-410.pdf

A4

1

18.

Таблица весовых нагрузок катера

Load_table_Z-410n.pdf

A4

5

19.

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

20.

Инструкция по постройке катера иллюстрированная

build_tutorial_Z-410.pdf

A4

22

21.

Чертеж cхема монтажа киля и штевня на наборе

keel_stem_assembling.pdf

A2

1

22.

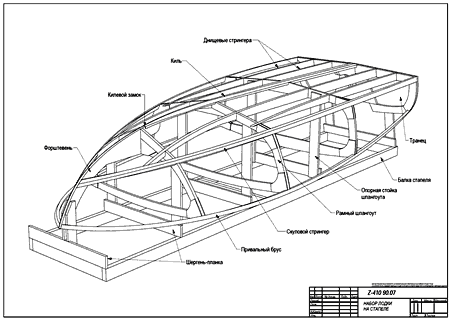

Чертеж cхема набора на стапеле

shipway_2_a4.pdf

A4

1

23.

Чертеж стапеля

shipway_1_a4.pdf

A4

1

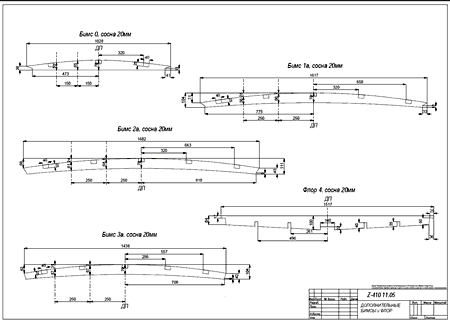

24. Чертеж флора дополнительного extra_beams.pdf A2 1
24. Чертеж бимсов дополнительных extra_beams.pdf A2 1

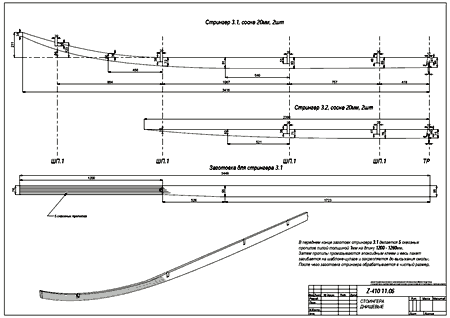

25. Чертеж стрингеров днищевых stringers.pdf A2 1

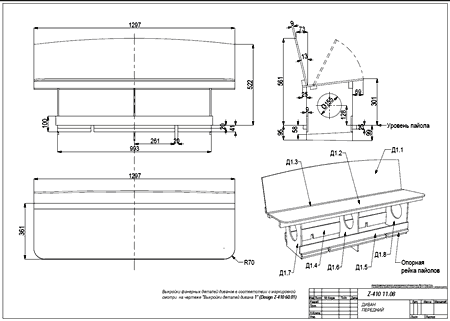

26. Чертежи сидений кокпитов seat_forward.pdf
seat_aft.pdf
A2 2

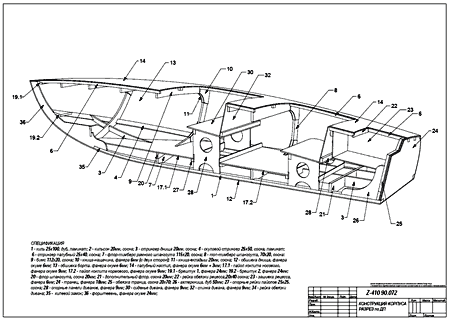

27. Чертеж Корпус в разрезе hull_section.pdf A2 1

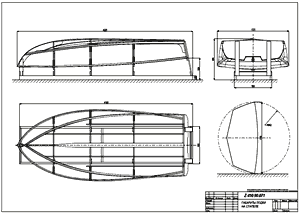

28. Чертеж Габариты корпуса на стапеле hull_gabarinte.pdf A2 1
29. Чертеж ахтеркницы и брештуков breasthook.pdf A2 1

30.

Инструкция по постройке лодки

loft_tutorial.pdf

A4

5

31.

Спецификация общесудовая

Specification.pdf

А4

6

32.

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

33.

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

34.

Чертеж-спецификация фанерных деталей корпуса

Plywood_interrior.pdf

A2

1

35.

Чертеж-спецификация фанерных деталей палубы

Plywood_deck_cabin.pdf

A2

1

36.

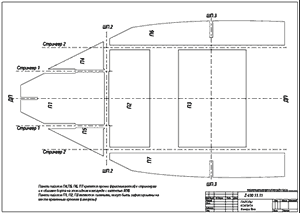

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

37.

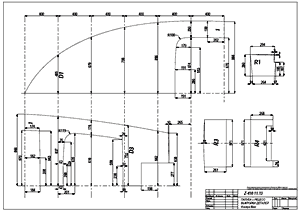

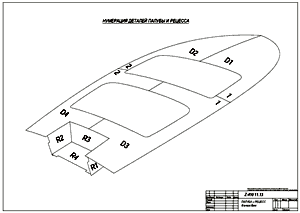

Чертеж выкроек деталей палубы

plywood_loft deck .pdf A2 1

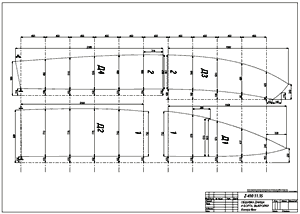

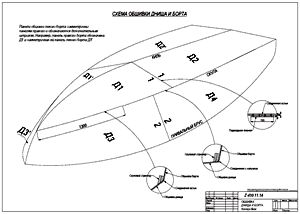

38. Чертеж выкроек деталей обшивки корпуса plywood_loft_shell.pdf A2 1

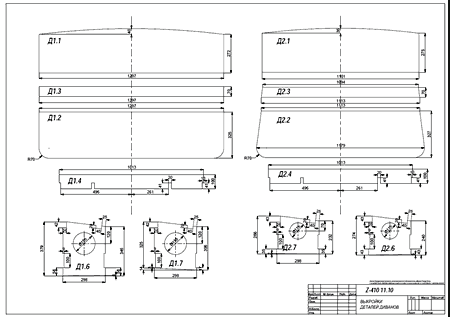

39. Чертеж выкроек деталей диванов plywood_loft_seats.pdf A2 1
40

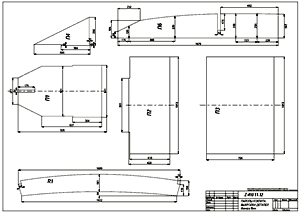

Чертеж выкроек деталей кокпита и рецесса

plywood_loft_cockpit.pdf A2 1

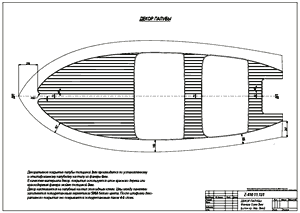

41. Чертеж Декоративный настил палубы plywood_deck_decor.pdf A2 1
42. Схема электрическая принципиальная electrical_base.pdf A2 1

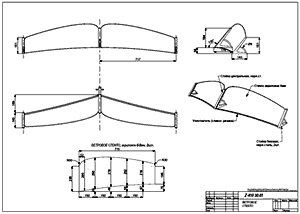

43. Чертеж ветрового стекла windglass.pdf A2 1
44. Расчет скорости судна, мощности двигателя speed_power_calculation.pdf A4 2
45. Чертеж якоря anchor_danfrort. pdf A2 2

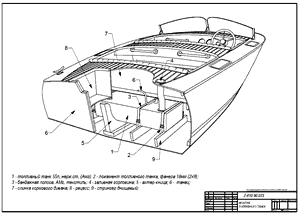

46 Чертеж инсталляции топливного танка (типовый fuel_tank.pdf
fueltank_installation.pdf
А2
2

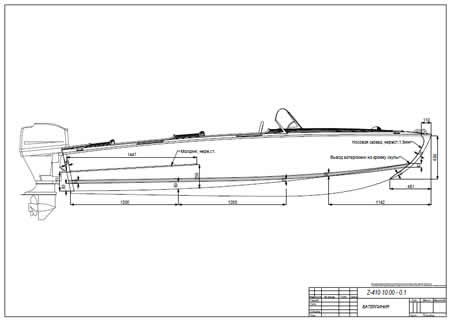

47 Чертеж разметки ватерлинии  Waterline_a4.pdf
А2
1
48 Чертеж размещения тимберсов шпангоутов  Timbers_layout.pdf
А2
1
49 Чертежи (CAD – файлы) для резки деревянных деталей шпангоутов (тимберсов) на станке ЧПУ  Timbers_cad_board. dwg
М1:1
1
50 Чертеж транца для мотора с длинной ногой  Frame_transom_longleg.pdf
А2
1
51 Чертеж топливного танка fuel_tank_2.pdf
A1
1
Не пытайтесь строить лодку по картинкам, скачанным с сайта - все равно ничего не разберете, к тому же имеются искажения и неточности - защита от хитрованов, которых ждет большое разочарование.
