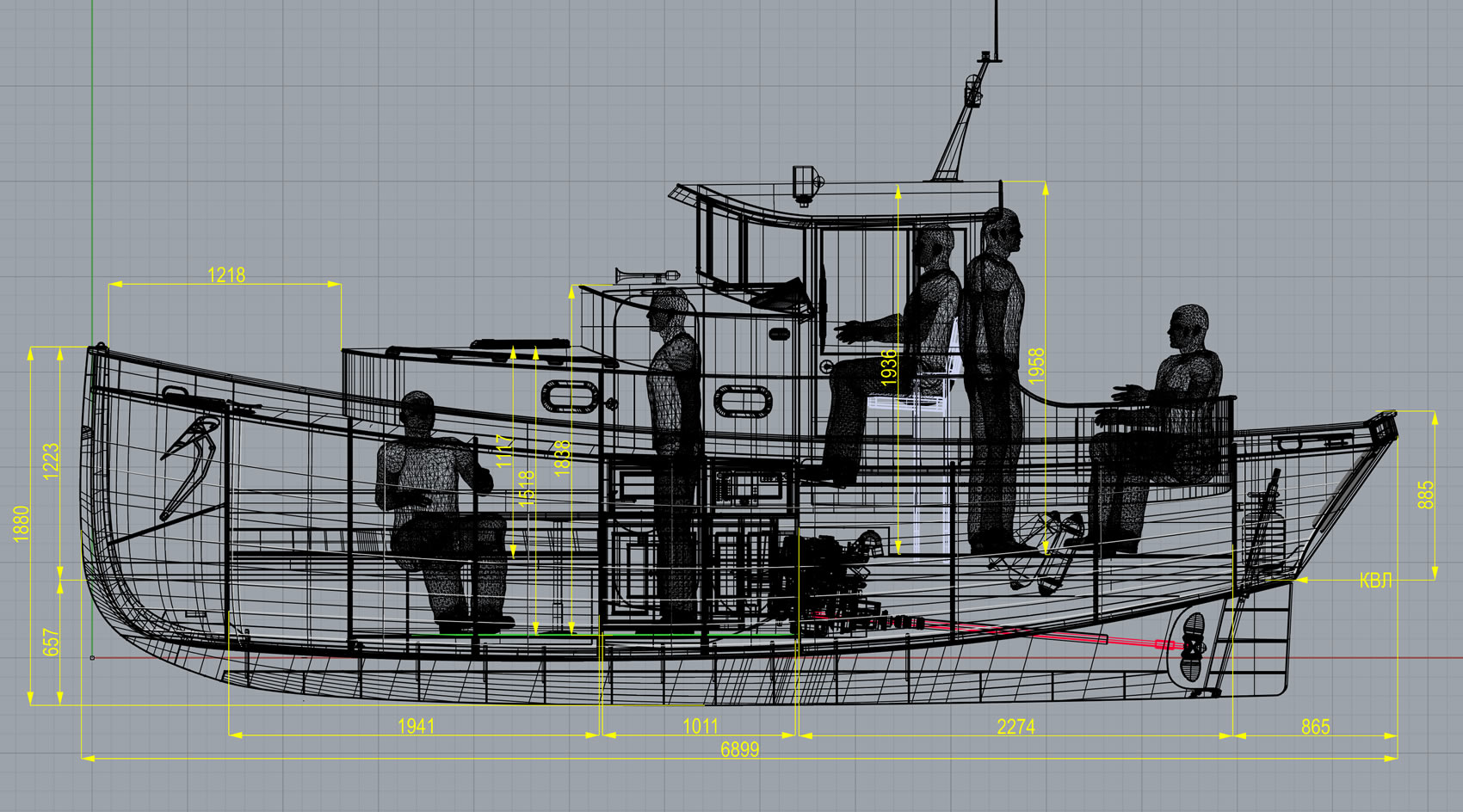

МОТОРНЫЙ КАТЕР 7метров КРАБ-700 в стиле буксира LOA = 6,9м (длина корпуса) |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Водоизмещающий деревянный моторный катер длиной 7 метров со стационарным двигателем, трейлерный, в стиле буксира, при сравнительно небольших размерах интересен для комфортабельного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей с небольшим экипажем. Сфера применения катера очень широка: его можно использовать как прогулочное судно, как семейный катер для дальних круизов, небольшое чартерное судно, разъездной служебный катер или рыболовный бот. Главный двигатель - Vetus 13л.с. обеспечивает экономичный ход до 6 узлов (12 км/час) и имеет запас мощности для увеличения скорости хода до 7 узлов (14км/час). На транце можно устроить небольшую откидную платформу и кронштейн с маломощным подвесным моторм для троллинговой рыбалки. Отдельная носовая каюта (с камбузом и гальюном) плюс закрытая рулевая рубка, создают достаточные удобства для небольшого экипажа в многодневном круизе и до 6 человек в прогулке выходного дня. Возможен вариант катера с подвесным мотором. Конструкция катера деревянная - реечная сосновая обшивка (диагональный ламинат) на продольном наборе и переборках из фанеры. Возможен вариант корпуса с диагональной фанерной обшивкой. Построить такой катер самостоятельно и стать обладателем настоящего практичного и красивого судна может любитель-самостройщик, обладающий определенными навыками в работе с деревом. Смотри постройку самодельного катера любителями |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Проект катера может быть доработан по запросу заказчика, обращаться на почту info@amariner.net | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

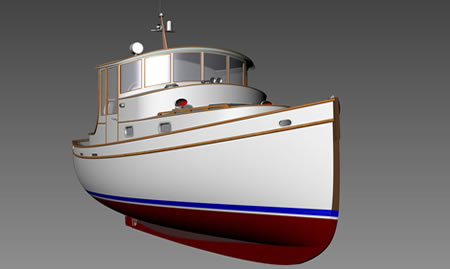

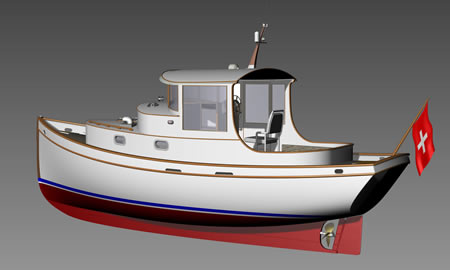

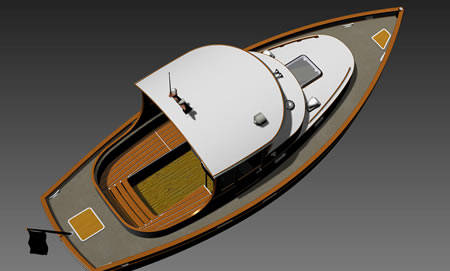

| 3D модели катера Картинки можно увеличивать | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Дизайн катера в стиле классического буксира, с приподнятыми оконечностями , но более острыми обводами в носовой части и транцем не погруженным в воду. Такие обводы корпуса гарантируют высокую мореходность на волне и хороший, легкий и экономичный ход в водоизмещающем режиме. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

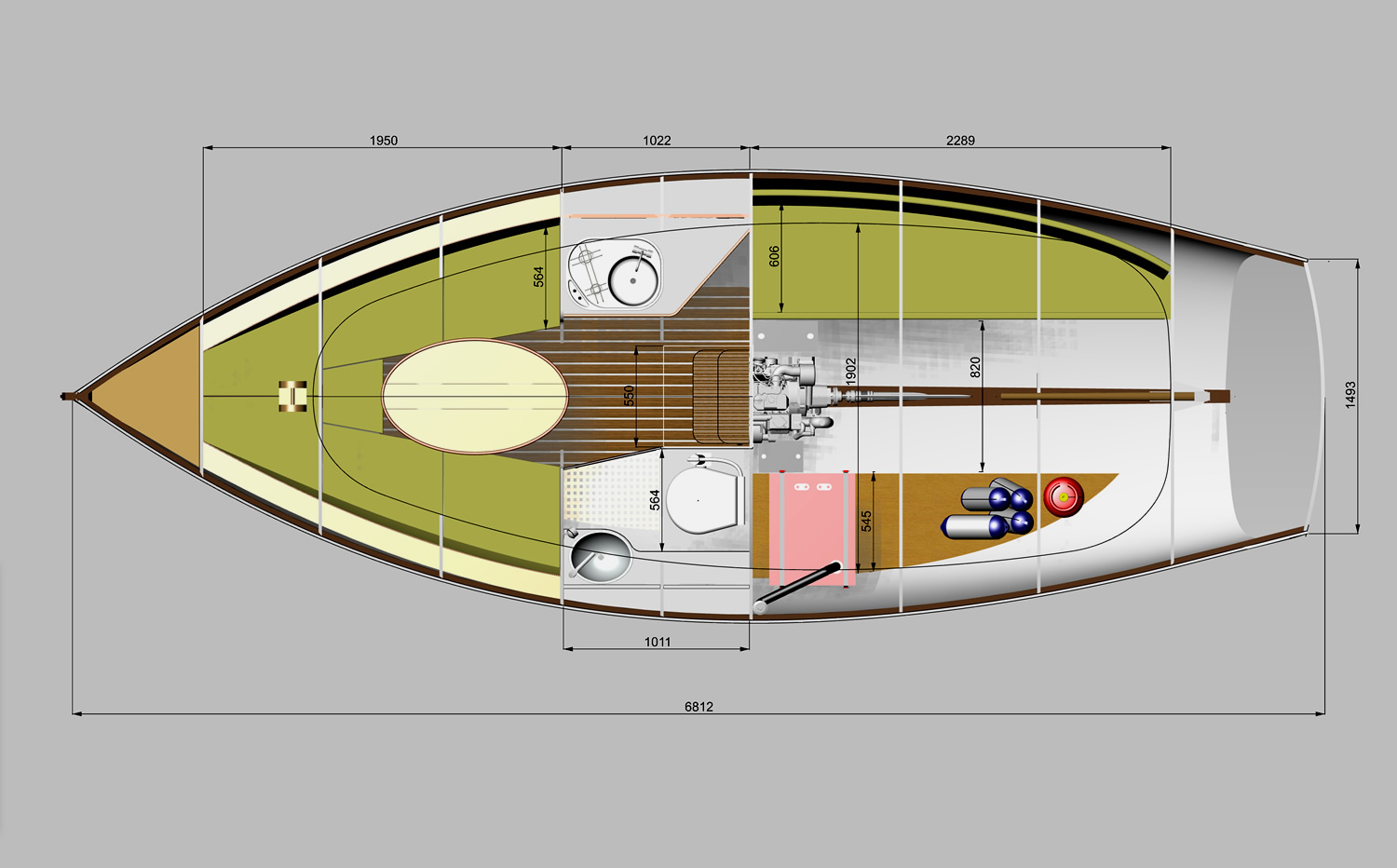

Внутренняя планировка катера под палубой представлено каютой с двумя диванами по бортам по 1.95м и койкой в "гробу" под банкой кокпита опционально. Между диванами в салоне расположен обеденный стол с опускающимися столешницам.. Справа от входного люка расположен камбуз с газовой плитой на две конфорки, мойкой и тумбой для продуктов и кухонных принадлежностей.За столом могут расположиться 6 человек. Слева у входа изолированный гальюн и умывальником и душем. Довольно объемные рундуки под диванами предназначены для хранения запасов и вещей. Полки побортно над диванами для личных вещей. Высота в каюте у камбуза от пайола до подволока 1.84 метра. Длина каюты 3м. Дневное освещение и вентиляция обеспечиваются четырмя иллюминаторами в комингсах рубки и светлым люком (открывающиймя) на крыше рубки. Под сходным трапом- моторный осек со стационарным двигателем 8-15л.с. Высота в рулевой рубке 1,95м В носу -якорный отсек с люком на палубе. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ОСТОЙЧИВОСТЬ катера обеспечивается остойчивостью формы благодаря большой ширине корпуса и низко расположенному общему центру тяжести лодки с 200 кг свинцового балласта в киле. НЕПОТОПЛЯЕМОСТЬ судна обеспечивается деревянной конструкцией судна, пенопластовыми блоками плавучести в форпике, ахтерпике, рундуках, а также оклейкой обшивки борта и палубного настила изнутри листовым пенополистиролом, что создает дополнительную тепло- и шумоизоляцию. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
ПОСТРОЙКА деревянного корпуса катера ведется обычными для современного деревянного судостроения методами, и это по силам любителям-самостройщикам. Конструкция деревянного корпуса состоит из продольного набора - киля, привальных брусьев и стрингеров, скрепленных на штевне и транце, и опирающихся на поперечный набор из рамных шпангоутов и переборок. Обшивку корпуса можно сделать разными методами. Самый предпочтительный - это трехслойный диагональный ламинат из сосновых реек. Возможен вариант однослойной обшивки продольными рейками, или комбинированный - 1 продольный и два или один диагональных слоя. Обшивку корпуса катера также можно сделать из диагональных полос водостойкой фанеры 5мм в три слоя. Постройку корпуса катера ведут в положении килем вверх, и после выставки шпангоутов на стапель, обшивки и оклейки корпуса стеклотканью, корпус кантуют в нормальное положение, заканчивают внутреннее обустройство корпуса, настилают палубу, монтируют кокпит, и заканчивают достройку рубки. Чтобы не вдаваться в подробности строительства отсылаю читатаеля на станицы сайта , где весь наглядно виден весь процесс постройки деревянного корпуса по данной технологии. Постройка такого катера потребует от строителя некоторых навыков столярного дела, умения разбираться в чертежах, трудолюбия, мотивации и настойчивости, а также известной доли здравого смысла. Катер можно построить имея в наличии только ручной столярный инструмент. Но кроме того в проекте катера имеются CAD-овские файлы для резки (или разметки) всех деталей конструкции судна (как деревянных, так и фанерных) на станках ЧПУ. Если у вас есть доступ к такому оборудованию, то это заначительно упростит и ускорит постройку вашего самодельного катера. Аккуратно построенный катер будет смотрится очень привлекательно. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| МАТЕРИАЛЫ Древесные пиломатериалы должны иметь воздушно-сухую влажность 13-16%, быть по возможности прямослойными, с минимальным количеством сучков. Желательно подбирать материал мелкослойный, с плотной структурой годовых колец. Фанера - марки ФСФ, как минимум. Если желаете иметь лодку класса люкс, можно использовать для рамных шпангоуто ви внутреннего обустройства мебели - фанеру с наружным слоем красного дерева или другой декоративной породы. Под лаком эти материалы будут смотреться очень красиво. Крепеж - в основном нержавеющий шуруп разных размеров. Стеклоткань сатинового переплетения, подходящая для пропитки эпоксидной смолой. Сборка корпуса - на эпоксидной смоле, оклейка тоже, в крайнем случае - на полиэфирной. Потребуется также некоторое количество нержавеющй стали - для баллера руля, трубы для гельмпорта, и листовой - для дельных вещей. Свинец для балласта в морском варианте катера можно заменить чугунной дробью, но это хуже. |
|
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
 |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| ПРОЕКТ Проект катера СRAB 700 содержит рабочие чертежи и схемы, а также описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке в объеме, достаточном для самостоятельной постройки судна любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект также включены ACAD-овские файлы плаза и раскроя фанерных деталей для распечатки и резки их на плоттере в масштабе 1:1. Состав проекта постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно. Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки безусловно обеспечивается. Состав проекта смотри в таблице ниже. |
Внимание! Проект является интеллектуальной собственностью aMarinеr. Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net. Не пытайтесь копировать чертежи с сайта - они содержат искажения. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Чертежи катера 7 метров (в разработке) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Состав проекта (ориентировочный) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
