Проект 5-метрового винтажного моторного каютного катера в ретро стиле для самостоятельной постройки

МОТОРНЫЙ каютный КАТЕР 5.5 метров P- 550 в стиле ретро

LOA = 5.48м (длина корпуса)
BOA = 1.38м (ширина наибольшая)
LWL = 5.20м (длина по ватерлинии)
BWL = 1.20м (ширина по ватерлинии)
Displ.= 0,6т (водоизмещение)
Draft = 0.48м (осадка)
Двигатель =6-12 л.с
Accomodation: каюта на 2 койки + кокпит
Камбуз: газ-плита мини
Гальюн: биотуалет
Fuel tank: 50L (топливо)

  проект катера 5 метров

Моторный катер длиной 5,5 метров создан по мотивам катеров Petterssen 550 начала прошлого века (1911г.). Благодаря такому "древнему" происхождению катер представляет собой типичный образец дизайна небольших классических каютных катеров той эпохи c быстроходным водоизмещающим корпусом большого удлинения. Благодаря удачным обводам требуется совсем небольшая мощность стационарного двигателя для плавания в водоизмещающем режиме (до15км/час), и умеренная для переходного режима с вероятностью глиссирования, если катер не будет перегружен. Можно ожидать указанных в таблице ниже расчетных скоростей. Вместо стационарного двигателя на катер можно установить подвесной мотор до 20л.с. в кормовом отсеке.

Соотношение мощности двигателя и скорости катера

Мощность двигателя 4л.с. 6л.с. 10л.с. 15л.с. 20л.с. 30л.с. 40л.с.
Скорость катера 13км/час 14км/час 17км/час 22км/час 25км/час 35км/час 40км/час

Сегодня имеется немало любителей винтажного классического стиля в лодках; для них и предназначен проект каютного катера деревянной конструкции. Построить такой эксклюзивный катер современными способами малого судостроения вполне под силу любителю самостройщику.

Другие проекты

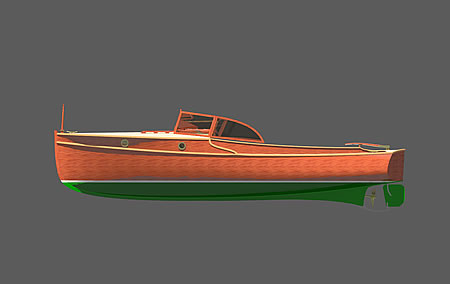

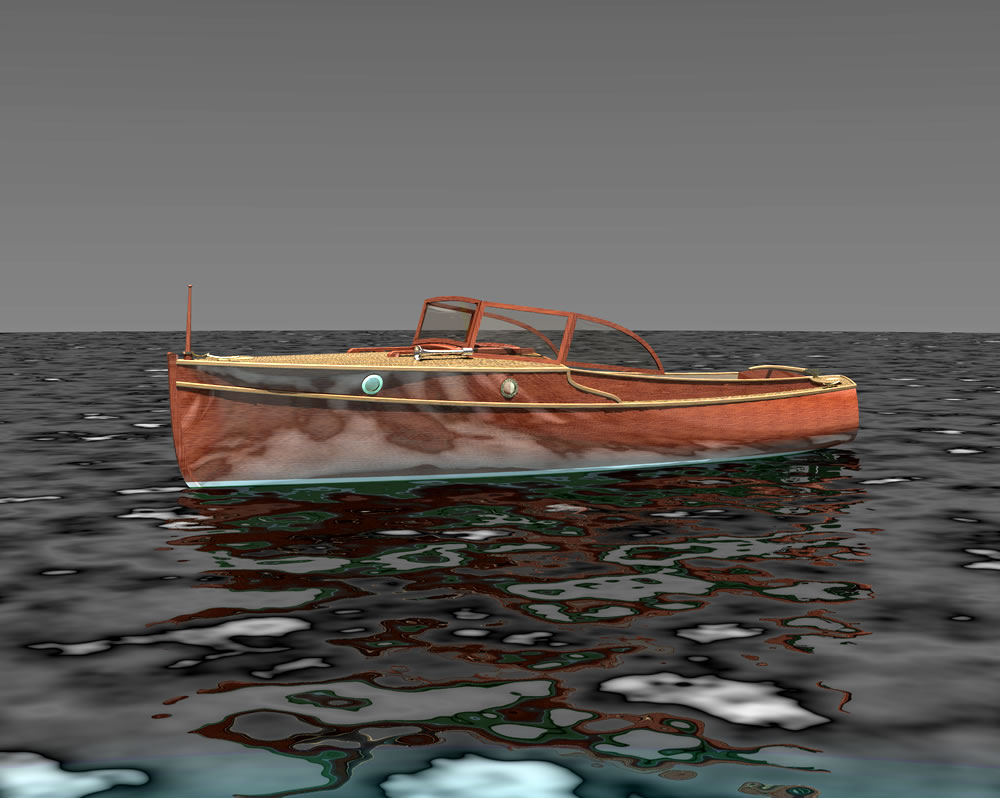

3D модели катера Картинки можно увеличивать
катер моторный 5 метров   катер ретро стиль 5метров
построить катер   катер самодельный 5 метров проект
По классике корпус катера изготавливался из красного дерева под лак, что придает ему шарм и в наше время, однако можно построить его и из менее экзотических материалов (сосна, кедр), оклеить стеклотканью и качественно покрасить в любой цвет по желанию.
  построить катер по проекту
Любители современного дизайна могут оформить имеющийся корпус в более элегантном, стремительном стиле, установив гнутое ветровое стекло в нержавеющем обрамлении, мягкие банки, два передних сиденья и штурвальное рулевое устройство вместо классического румпеля. Возможна установка подвесного двигателя.

Катер небольших размеров и условия обитания в нем довольно спартанские, но более-менее приемлемые для не особо габаритных людей. Тем не менее в носовой рубке-убежище двое могут расположиться на ночлег, а в кокпите на прогулке могут разместиться до 6 человек.



ПОСТРОЙКА деревянного корпуса катера ведется обычными для современного деревянного судостроения методами, и это по силам любителям-самостройщикам. Конструкция деревянного корпуса состоит из продольного набора - киля, привальных брусьев и стрингеров, скрепленных на штевне и транце, и опирающихся на поперечный набор из рамных шпангоутов и переборок. Обшивку корпуса можно сделать разными методами. Самый предпочтительный - это трехслойный диагональный ламинат из тонких (4мм) реек. Возможен вариант однослойной обшивки продольными рейками, или комбинированный - 1 продольный и два или один диагональных слоя. При этом последний наружный слой желательно выполнить вдоль из реек красного дерева (например, кхайя), и оставить под лаком, что подчеркнет классический вид краснодеревого корпуса катера. Постройку корпуса катера ведут в положении килем вверх, и после выставки шпангоутов на стапель, обшивки и оклейки корпуса стеклотканью, корпус кантуют в нормальное положение, заканчивают внутреннее обустройство корпуса, настилают палубу, монтируют кокпит, и заканчивают достройку рубки. Чтобы не вдаваться в подробности строительства отсылаю читатаеля на станицу постройка яхты , где весь наглядно виден весь процесс постройки деревянного корпуса по данной технологии. Постройка такой лодки потребует от строителя некоторых навыков столярного дела, умения разбираться в чертежах, трудолюбия, мотивации и настойчивости, а также известной доли здравого смысла. Справа фото одного из сохранившихся катеров серии Petterssen.

катер Petterssen 550
МАТЕРИАЛЫ
Древесные пиломатериалы должны иметь воздушно-сухую влажность 13-16%, быть по возможности прямослойными, с минимальным количеством сучков. Желательно подбирать материал мелкослойный, с плотной структурой годовых колец. Фанера - марки ФСФ, как минимум. Если желаете иметь лодку класса люкс, можно использовать для обшивки древесину красных пород под лак, и для шпангоуто ви внутреннего обустройства мебели - фанеру окуме красного дерева или другой декоративной породы. Под лаком эти материалы будут смотреться очень красиво. Крепеж - в основном нержавеющий шуруп разных размеров. Стеклоткань сатинового переплетения, подходящая для пропитки эпоксидной смолой. Сборка корпуса - на эпоксидной смоле, оклейка тоже, Потребуется также некоторое количество нержавеющй стали - для баллера руля, трубы для гельмпорта, и листовой - для дельных вещей.

Материалы Количество Примечание
Сосна (в чисте) со вспомогат. конструкциями (с обшивкой) 0,3м³ доска, рейка разная
Дуб (в чисте) 0,1м³ доска, рейка разная
Фанера ФСФ 12мм (1.22х2.44) - -
Фанера ФСФ 10мм (1.22х244) 5 листов
Фанера ФСФ 8мм (1.22х2.44) --
Фанера 6мм (1.22х2.44) 1 лист
Эпоксидная смола 20кг
Стеклоткань 200-250гр/кв.м 50 пог.метров
Рейка обшивки красного дерева 0,03м³ 3х50мм
ПРОЕКТ
Проект катера содержит рабочие чертежи и схемы, а также описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке в объеме, достаточном для самостоятельной постройки судна любителями. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект также включены ACAD-овские файлы плаза и раскроя фанерных деталей для распечатки и резки их на плоттере в масштабе 1:1.
Состав проекта постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно.
Консультационная конструкторская поддержка по всем вопросам проекта и технологии постройки безусловно обеспечивается.
Состав проекта смотри в таблице ниже.
Внимание! Проект является интеллектуальной собственностью aMarinеr. Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net. Не пытайтесь копировать чертежи с сайта - они содержат искажения.
Чертежи катера 5 метров

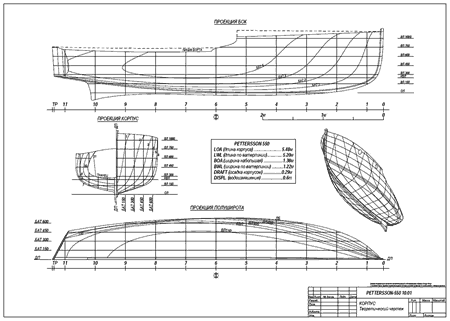

проект катер 5 метров   теоретический чертеж катера 5.5 метров


чертеж форштевня







Состав проекта

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

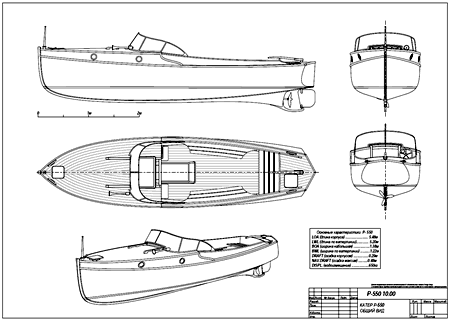

Чертеж общего вида

CRAB_overview.pdf

A2

1

3.

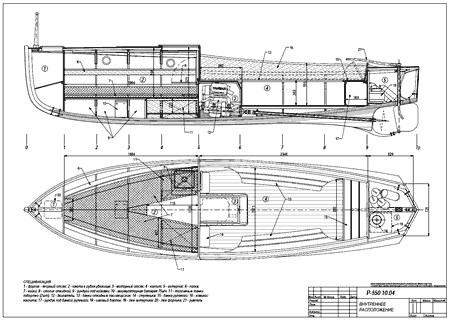

Чертеж План внутреннего расположения (вид сверху)

layout_plan.pdf

A2

1

4.

Чертеж внутреннего расположения вид сбоку

layout_profile.pdf

А2

1

5.

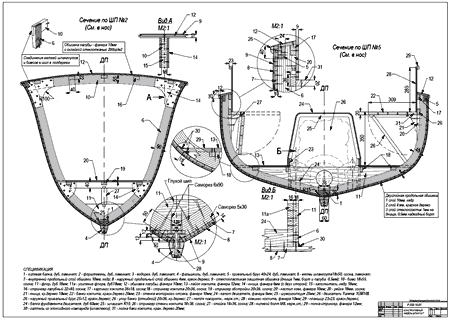

Чертеж Конструктивный мидель-шпангоут

midsection.pdf

A1

1

6.

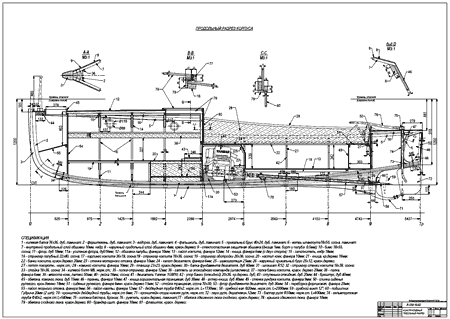

Чертеж Конструктивный продольный разрез

structure_profile.pdf

A1

1

7.

Чертеж Конструктивный вид сверху

structure_plan.pdf

A1

1

8.

Конструктивный чертеж шпангоута №1

frame_1.pdf

A2

1

9.

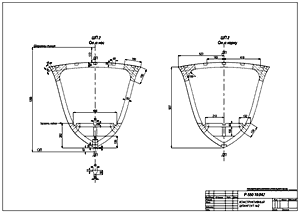

Конструктивный чертеж шпангоута №2

frame_2.pdf

А2

1

10.

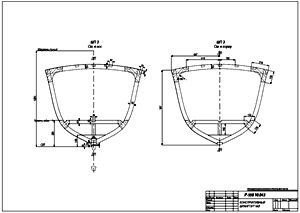

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

11.

Конструктивный чертеж шпангоута №4

frame_4.pdf

А2

1

12.

Конструктивный чертеж шпангоута №4а

frame_4а.pdf

А2

1

13.

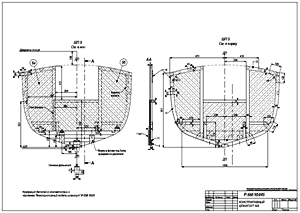

Конструктивный чертеж шпангоута №5

frame_5.pdf

А2

1

14.

Конструктивный чертеж шпангоута №6

frame_6.pdf

А2

1

15.

Конструктивный чертеж шпангоута №7

frame_7.pdf

А2

1

16.

Конструктивный чертеж шпангоута №8

frame_8.pdf

А2

1

17.









18.









19.

Чертеж форштевня

frame_stem.pdf

A2

1

20.

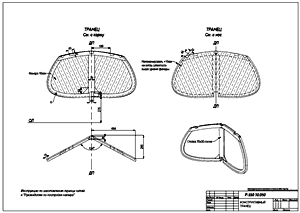

Чертеж транца

frame_transom.pdf

A2

1

21.

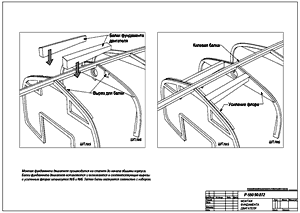

Чертеж валолинии и фундамента двигателя

Shaft.pdf

А2

1

22.

Чертеж рулевого устройства

rudder_а1.pdf

A1

1

23.

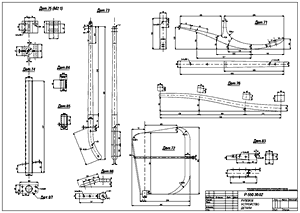

Чертежи деталей рулевого устройства

rudder_details.pdf

A2

1

24.

Чертеж реллингового ограждения

rails.pdf

A2

1

25.













26.

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_crab_800.dwg

M 1:1

1

27.



















28.

Чертежи расклада фанерных деталей шпангоутов  на стандартных листах фанеры 1220х2440мм

plywood_layout_frames_1s.pdf
plywood_layout_frames_2s.pdf
plywood_layout_frames_3s.pdf

A2

3

29.

Чертежи (CAD файлы)  расклада фанерных деталей палубы и кокпита по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу)

plywood_10mm_122х244_sheet_1.dwg
plywood_10mm_122х244_sheet_2.dwg
plywood_10mm_122х244_sheet_3.dwg
plywood_10mm_122х244_sheet_4.dwg
plywood_10mm_122х244_sheet_5.dwg
plywood_10mm_122х244_sheet_6.dwg
plywood_10mm_122х244_sheet_7.dwg
plywood_10mm_122х244_sheet_8.dwg
plywood_10mm_122х244_sheet_9.dwg

M 1:1

9

30.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_crab_800.pdf

A4

1

31.

Таблица весовых нагрузок катера

Load_table_crab_800_6person.pdf

A4

5

32.

Гидростатика и остойчивость судна

hydrostatics.pdf

A4

9

33.

Инструкция по постройке катера иллюстрированная

build_tutorial_crab_800.pdf

A4

22

34.

Чертеж cхема монтажа киля и штевня на наборе

keel_stem_assembling.pdf

A2

1

35.

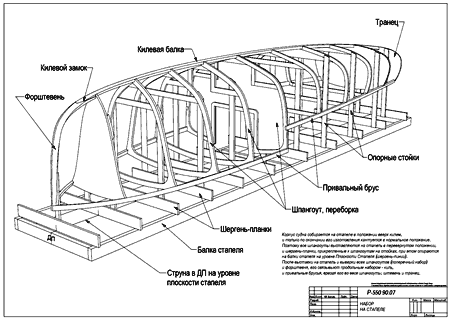

Чертеж cхема набора на стапеле

shipway_2_a4.pdf

A4

1

36.

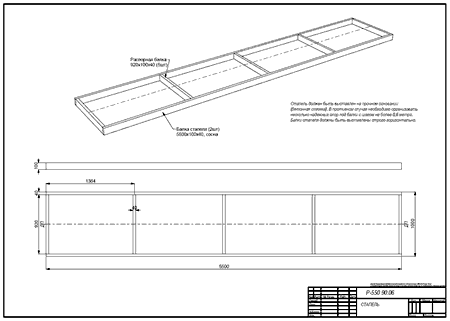

Чертеж стапеля

shipway_1_a4.pdf

A4

1

37.

Расчет гребного винта и гребного вала (опция)

prop_shaft_calculation_crab.pdf

A4

1

38.

Расчет рулевого устройства (опция)

Rudder_calc_crab_ru.pdf

A4

5

39.

Инструкция по плазовой разметке

loft_tutorial.pdf

A4

5

40.

Спецификация общесудовая

Specification.pdf

А4

6

41.

Спецификация материлов на постройку корпуса

Material_specification.pdf

A4

1

42.

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

43.









44.

Чертеж-спецификация фанерных деталей интерьера

Plywood_interrior.pdf

A2

1

45.

Чертеж-спецификация фанерных деталей палубы и рубки

Plywood_deck_cabin.pdf

A2

1

46.

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

47.

Чертежи расклада фанерных деталей палубы, рубки, кокпита на стандартных листах фанеры 1220x2440мм, 10мм

Plywood_layout_12мм_1.pdf
Plywood_layout_12мм_2.pdf
Plywood_layout_12мм_3.pdf
Plywood_layout_12мм_4.pdf

А2

4

49.









50.

Чертежи расклада фанерных деталей кокпита, внутреннего обустройства, на стандартных листах фанеры 1220х2440мм, 8мм

Plywood_layout_8мм_1.pdf

A2

1

51.

Чертежи (CAD файлы)   расклада фанерных деталей палубы, рубки, кокпита и интерьера по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу или ручным лобзиком)

plywood_10mm_122х244_sheet_16.dwg
plywood_10mm_122х244_sheet_17.dwg
plywood_10mm_122х244_sheet_18.dwg
plywood_10mm_122х244_sheet_19.dwg
plywood_10mm_122х244_sheet_20.dwg
plywood_10mm_122х244_sheet_21.dwg
plywood_10mm_122х244_sheet_22.dwg
plywood_12mm_122х244_sheet_1.dwg
plywood_12mm_122х244_sheet_2.dwg
plywood_12mm_122х244_sheet_3.dwg
plywood_12mm_122х244_sheet_4.dwg
plywood_12mm_122х244_sheet_5.dwg
plywood_12mm_122х244_sheet_6.dwg
plywood_12mm_122х244_sheet_7.dwg
plywood_12mm_122х244_sheet_8.dwg
plywood_12mm_122х244_sheet_9.dwg
plywood_12mm_122х244_sheet_10.dwg
plywood_12mm_122х244_sheet_11.dwg
plywood_12mm_122х244_sheet_12.dwg plywood_8mm_122х244_sheet_1.dwg
plywood_8mm_122х244_sheet_2.dwg
plywood_8mm_122х244_sheet_3.dwg

М1:1

24

52. Схема электрическая принципиальная electrical_base.pdf A2 1
53.
54.
55. Чертеж конструктивный монтажа топливного танка fuel_tank_krab.pdf A2 1
56. Чертеж-схема топливопроводов fuel_supply.pdf A2 1
57. Чертеж-схема газоснабжения gas_supply.pdf A4 1
58. Чертеж поручней рубочных и фальшбортика grabrails.pdf A2 1
60.
61. Расчет скорости судна, мощности двигателя и диам. винта speed_power_calculation.pdf A4 2
62.
63. Чертеж якоря anchor_danfrort. pdf A2 2
64.


65.
