Проект катера 11 метров в стиле буксира для самостоятельной постройки

Катер в стиле ретро буксира TugBoat-37 (11 метров)

LOA (длина корпуса) …….………..………………..................... 11,20м
LWL (длина по ватерлинии) .………………........................ 10,10м
BOA (ширина набольшая) ……………..……….....................…..3,9м
DRAFT NAV (осадка навигационная) ...........................……1,0м
DISPL. (водоизмещение порожнем/полное)…...............7,0/9,0 т
Deadweight (дедвейт)………………………..……........................ 2,0 т
Passengers (пассажиров)……………………………………............... до 6чел.
ENGINE (двигатель) …….……………………......................50 - 100 л.с.
BOAT SPEED (скорость хода)………….……..…................... до 11 уз.

Water tank: 300L (вода)
Fuel tank: 500L (топливо)
Район плавания 3 прибрежный (категория С по ISO)
Непотопляемость - 4 водонепроницаемых отсека
Материал - дерево, фанера, с защитой стеклопластиком

Заказать детальную разработку чертежей проекта катера info@amariner.net

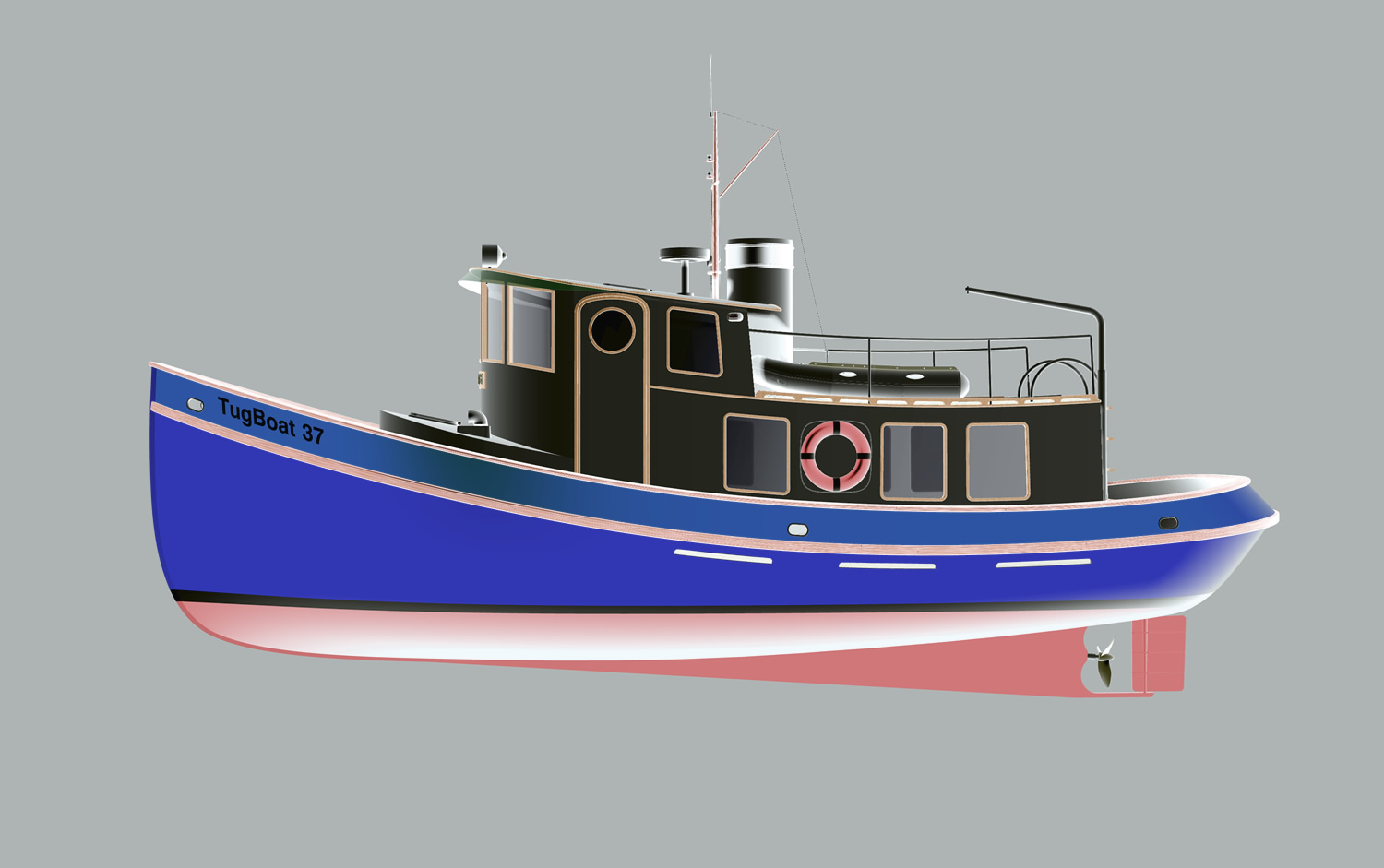

катер 11 метров в стиле буксира

Прокрутить в 3D

Катер в стиле реторо буксира 11 метров Tugboat -37 со стационарным двигателем преедназначен для комфортабельного многодневного плавания по рекам, озерам, водохранилищам и прибрежным зонам морей с экипажем до 6 чел. Катер может быть использован как прогулочное судно выходного дня, как семейный катер для дальних круизов, чартерное судно, как экспедиционное судно или водолазный бот. Главный двигатель - 60-100л.с. обеспечивает экономичный ход до 8 узлов (15 км/час) и имеет достаточный запас мощности для увеличения скорости хода до 11 узлов (20км/час) и борьбы со встречным ветром и волной. На транце можно устроить откидную купальную платформу. Внутренняя планировка с двумя носовыми каютами, рулевой рубкой, С большим салоном, камбузом, санузлом создают достаточные удобства для экипажа из 5 человек в многодневном круизе и до 10 человек в прогулке выходного дня. Возможен вариант катера с немного укороченным салоном и более просторной кормовой палубой. Катер оснащен всеми судовыми системами и устройствами - электрической с генератором, кондиционирования воздуха, водоснабжения, бойлером горячей воды, водоотливной, сантехнической, якорным  устройством, носовым подруливающим устройством и т.д. На верхней палубе расположен разъездная лодка с мотором. В киле заложен балласт 1,2 тонны. Конструкция катера деревянная - реечная сосновая обшивка (продольно-диагональный ламинат) на переборках из фанеры. Возможена разработка варианта корпуса с фанерной обшивкой шарпи. Построить такой катер самостоятельно и стать обладателем настоящего практичного и красивого судна может любитель-самостройщик, обладающий определенными навыками в работе с деревом. Заказать рабочие чертежи проекта семейного прогулочного катера в стиле буксира заказать

Другие проекты
3D модели катера Картинки можно увеличивать



Дизайн катера выполнен в ретро стиле буксира 30-х годов прошлого века. Рулевая рубка с панорамным остеклением, Очертания круглоскулого корпуса катера с приподнятой носовой оконечностью с пониженной палубой в корме, потопчины и фальшборты по периметру палубыобеспечивают безопасность экипажа судна . Обводы круглоскулого корпуса обеспечивают высокую мореходность на волне и хороший, легкий и экономичный ход в водоизмещающем режиме. На крыше салона - верхняя палуба для отдыха и разъездной тузик с подвесным мотором. На катере возможна установка вспомогательного парусного вооружения.

катер 11 метров с парусами
Внутренняя планировка помещений катера представлена изолированной носовой каютой владельца с двуспальной кроватью, диваном и столиком, а также большим шкафом для одежды. Изолированный гостевой кубрик по левому борту со спальной койкой (спать здесь могут и двое), Гальюн с умывальником и душем. Высота в каюте 2,0м. В рулевой рубке - пост управления катером, диван для пассажиров, стол-тумба для морских карт. В корму от рулевой рубки большой салон площадью 10м2 с угловым диваном и обеденным столом на 8 чел, а также зоной отдыха с кремлами и камином. По правому борту - камбуз с газ плитой, рабочим столом с мойкой, морозильник. холодильник. Носовая палуба безопасна и удобна при работах с якорем и на швартовках. В носу якорный отсек, а в корме ахтерпик, где хранится газовый баллон, кранцы, концы и прочее снабжение. В корме под палубой - румпельный и генераторный отсек. Под рулевой рубкой катера расположен моторный отсек,танки для топлива, воды и сточных вод, аккумуляторный отсек. Имеется три входа в рулевую рубку и салон, трап на верхнюю палубу, купальная платформа за кормой.

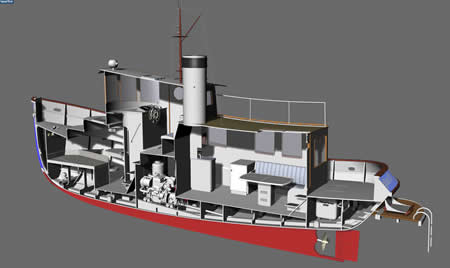

конструкция катера деревянного 11метров
ОСТОЙЧИВОСТЬ катера обеспечивается балластом 1,2 тонны в фальшкиле, что гарантирует безопасное плавание в педназначенных районах плавания. Катер практически невозможно перевернуть при любых состояниях загрузки и разрешенных условиях плавания. Судно обладает положительной остойчивлстью до угла крена 86 град. Плечо остойчивости на крене 30 град. составляет 0.56 метра, а восстанавливающий момент равен 5157 кг*м. Говоря проще, можно представить, что закрененный на 30 град. катер будет восстанавливаться силой 5,2тонн, приложенной к рычагу длиной 1 метр поперек диаметральной плоскости судна.
Поперечная метацентрическая высота составляет 2,08м. Все показатели остойчивости катера соответствуют нормам Регистра. Катер непотопляем даже при полном заливании водой благодаря водонепронецаемым переборкам. Коэффициент мореходности STIX = 20
ХОДКОСТЬ катера зависит от мощности мотора. С двигателем 90 л.с. - скорость судна составит до 11 узлов (20км/час). Экономичный водоизмещающий ход в 7-8 узлов (до 15км/час) обеспечивается мощностью мотора 50 л.с. При использовании парусного вооружения на попутных курсах можно разогнаться до скорости 6 узлов, обходясь без работы мотора.


ПОСТРОЙКА деревянного корпуса катера Tugboat - 37 ведется обычными для современного деревянного судостроения методами, и это по силам любителям-самостройщикам. Конструкция деревянного корпуса состоит из продольного набора - киля, привальных брусьев и стрингеров, скрепленных на штевне и транце, и опирающихся на поперечный набор из рамных шпангоутов и переборок из фанеры. Обшивку корпуса выполняют ламинированной продольно-диагональной из реек сосны. Постройку корпуса катера ведут в положении килем вверх, и после выставки шпангоутов на стапель, обшивки и оклейки корпуса стеклотканью, корпус кантуют в нормальное положение, заканчивают внутреннее обустройство корпуса, настилают палубу, монтируют кокпит, и заканчивают достройку рубки. Постройка такого катера потребует от строителя определенных навыков столярного дела, понимания чертежей, а также трудолюбия и известной доли здравого смысла. Катер можно построить имея в наличии только ручной столярный инструмент. Но кроме того в проекте катера имеются CAD-овские файлы для резки (или разметки) деталей конструкции судна (как деревянных, так и фанерных) на станках ЧПУ. Если у вас есть доступ к такому сервису, то это заначительно упростит и ускорит постройку вашего семейного прогулочного катера.


МАТЕРИАЛЫ
Древесные пиломатериалы должны иметь воздушно-сухую влажность 13-16%, быть по возможности прямослойными, с минимальным количеством сучков. Желательно подбирать материал мелкослойный, с плотной структурой годовых колец. Фанера - марки ФСФ, как минимум. Если желаете иметь лодку класса люкс, можно использовать для рамных шпангоутов и внутреннего обустройства мебели фанеру оклеенную шпоном красного дерева. Под лаком эти материалы будут смотреться очень красиво. Лучшим материалом для постройки катера будет морская краснодеревая фанера Окуме. Крепеж - в основном нержавеющий шуруп разных размеров. Стеклоткань сатинового переплетения, подходящая для пропитки эпоксидной смолой. Сборка корпуса - на эпоксидной смоле, оклейка тоже. Потребуется также некоторое количество нержавеющй стали - для дельных вещей и листовая сталь или свинец для балласта.

Материалы Количество Примечание
Сосна (в чисте) со вспомогат. конструкциями м³ доска, рейка разная
Дуб (в чисте) м³ доска, рейка разная
Фанера ФСФ 15мм (1.22х2.44) - листов
Фанера ФСФ 12 мм (1.22х244) - листов
Фанера ФСФ 6 мм (1.22х2.44) - листов
  --
Эпоксидная смола кг
Стеклоткань 200-250гр/кв.м

ПРОЕКТ
Проект катера  в стиле буксира TugBoat 37содержит рабочие чертежи и схемы, а также описательную и расчетную часть, фотографии, 3D модели и инструкции по постройке в объеме, достаточном для самостоятельной постройки судна любителями обычными методами вручную. Проект поставляется в электронных файлах .pdf (в архиве) и без проблем может быть распечатан на принтере на бумагу соответствующего формата: от А1 до А4. В проект катера бота также включены ACAD-овские файлы плаза шпангоутов и раскроя деталей шпангоутов, переборок и других элементов конструкции судна для распечатки на плоттере в масштабе 1:1 и резки деталей на станках ЧПУ.
Состав проекта постоянно пополняется. Кроме того, по пожеланию заказчика, некоторые чертертежи могут быть выпущены дополнительно,
Консультационная конструкторская поддержка по всем вопросам проекта катера и технологии постройки безусловно обеспечивается info@amariner.net.
Состав проекта смотри в таблице ниже. Заказать детальную разработку чертежей проекта катера info@amariner.net
Внимание! Проект является интеллектуальной собственностью aMarinеr. Приобретение проекта где-либо кроме этого сайта является незаконным. В таком случае полнота проекта не может быть обеспечена, обновления и дополнения не рассылаются, конструкторская поддержка не оказывается и никакие претензии не принимаются. По вопросу приобретения проекта обращаться только на info@amariner.net. Не пытайтесь копировать чертежи с сайта - они содержат искажения.
Чертежи катера TugBoat 37 11метров (в разработке)





Состав проекта (в разработке ориентировочный)

№п/п

Содержание документа

Файл

Формат
листа

Кол-во
листов

1.

Теоретический чертеж корпуса

linesplan.pdf

A2

1

2.

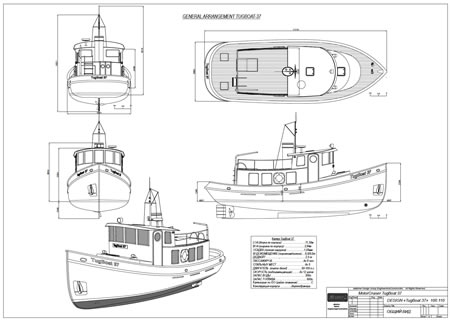

Чертеж общего вида

overview.pdf

A2

1

3.

Чертеж План внутреннего расположения

layout.pdf

A2

1

4.

Чертеж рубки-догхауза

doghouse.pdf

А2

1

5.

Чертеж Конструктивный мидель-шпангоут

mid_section_а1.pdf

A1

1

6.

Чертеж Конструктивный продольный разрез

structure_profile_а1.pdf

A1

1

7.

Чертеж Конструктивный вид сверху

structure_plan_а1.pdf

A1

1

8.

Конструктивный чертеж шпангоута №1

frame_1_2.pdf

A2

1

9.

Конструктивный чертеж шпангоута №2

frame_1_2.pdf

А2

1

10.

Конструктивный чертеж шпангоута №3

frame_3.pdf

А2

1

11.

Конструктивный чертеж шпангоута №4

frame_4.pdf

А2

1

12.

Конструктивный чертеж шпангоута №5

frame_5а.pdf

А2

1

13.

Конструктивный чертеж шпангоута №6

frame_6_7.pdf

А2

1

14.

Конструктивный чертеж переборки №6

frame_6_balkhead.pdf

А2

1

15.

Конструктивный чертеж шпангоута №7

frame_6_7.pdf

А2

1

16.

Конструктивный чертеж шпангоута №8

frame_8.pdf

А2

1

17.

Конструктивный чертеж шпангоута №9

frame_9.pdf

А2

1

18.

Чертеж форштевня

frame_stem.pdf

A2

1

19.

Чертеж транца

frame_transom.pdf

A2

1

20.

Чертеж реллингового ограждения

rails.pdf

A2

1

21.

Плазовый чертеж обводов шпангоутов и переборок  корпуса
(CAD файл для распечатки на плоттере в масштабе 1:1)

loft_crab_620.dwg

M 1:1

1

22.

Чертежи расклада фанерных деталей корпуса, рубки, палубы  на стандартных листах фанеры 6-10мм 1220х2440мм

plywood_10мм_1.pdf
plywood_10мм_2.pdf
plywood_10мм_3.pdf
plywood_10мм_4.pdf
plywood_10мм_5.pdf
plywood_8мм_1.pdf
plywood_8мм_2.pdf
plywood_6мм_1.pdf
plywood_6мм_2.pdf
plywood_6мм_3.pdf

A2

10

23.

Чертежи (CAD файлы)  расклада фанерных деталей шпангоутов, обшивки корпуса, палубы и рубки по стандартным листам фанеры 1220х2440мм
(для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  чпу).
Фанера 6-10мм

plywood_10mm_sheet_1.dwg
plywood_10mmsheet_2.dwg
plywood_10mm_sheet_3.dwg
plywood_10mm_sheet_4.dwg
plywood_10mm_sheet_5.dwg
plywood_10mm_sheet_6.dwg
plywood_10mm_sheet_7.dwg
plywood_10mm_sheet_8.dwg
plywood_10mm_sheet_9.dwg
plywood_10mm_sheet_10.dwg
plywood_10mm_sheet_11.dwg
plywood_10mm_sheet_12.dwg
plywood_10mm_sheet_13.dwg
plywood_8mm_sheet_1.dwg
plywood_8mm_sheet_2.dwg
plywood_8mm_sheet_3.dwg
plywood_8mm_sheet_4.dwg
plywood_6mm_sheet_1.dwg
plywood_6mm_sheet_2.dwg
plywood_6mm_sheet_3.dwg
plywood_6mm_sheet_4.dwg
plywood_6mm_sheet_5.dwg
plywood_6mm_sheet_6.dwg
plywood_6mm_sheet_7.dwg

M 1:1

24

24.

Таблица плазовых ординат конструктивных шпангоутов

Loft_table_crab620.pdf

A4

1

25.

Таблица весовых нагрузок катера

Load_table_620.pdf

A4

5

26.

Гидростатика и остойчивость судна

hydrostatics_stability_report.pdf

A4

9

27.

Инструкция по постройке катера иллюстрированная

build_tutorial_crab_620.pdf

A4

22

28.

Чертеж cхема монтажа водореза и фальшкиля на наборе

shipway_3.pdf

A2

1

29.

Чертеж cхема набора на стапеле

shipway_2_a4.pdf

A4

1

30.

Чертеж стапеля

shipway_1_a4.pdf

A4

1

31.

Спецификация общесудовая

Specification_Краб-620.pdf

А4

6

32.

Чертеж стапеля

shipway_1.pdf

A2

1

33.

Ведомость состава проекта

PLANS_LIST.pdf

А4

1

34.

Расчет скорости катера

Holtrop_Analisis_report.pdf

A4

5

36.

Чертеж-спецификация фанерных деталей интерьера

Plywood_loft_inter.pdf

A2

1

37.

Чертеж-спецификация фанерных деталей палубы и рубки

plating_layout_deck.pdf

A2

1

38.

Чертеж-спецификация фанерных деталей кокпита

Plywood_cockpit.pdf

A2

1

39.

Чертеж-спецификация фанерных деталей корпуса

plating_layout_hull_a4.pdf

A4

1

40.

Чертеж-спецификация фанерных деталей палубы

plating_layout_deck.pdf

A2

1

41.

Выкройки фанерных деталей корпуса

plywood_loft_hull.pdf

A2

1

42.

Выкройки фанерных деталей палубы

plywood_loft_deck.pdf

A2

1

43.

Выкройки фанерных деталей кокпита

plywood_loft_cockpit.pdf

A2

1

44.

Выкройки фанерных деталей рубки-догхауза

plywood_loft_doghouse.pdf

A2

1

45.

Схема электрическая принципиальная

electrical_base.pdf

A2

1

46.

Чертежи - схемы водоснабжения (водопровод)

water_supply_1.pdf
water_supply_2.pdf

A2

2

47.

Чертеж- схема оборудования гальюна

head.pdf

A2

1

48.

Чертеж конструктивный монтажа топливного танка

fuel_tank_krab.pdf

A2

1

49.

Чертеж-схема топливопроводов

fuel_supply.pdf

A2

1

50.

Чертеж-схема газоснабжения

gas_supply.pdf

A4

1

51.

Чертеж поручней рубочных и фальшбортика

grabrails.pdf

A2

1

52.

Чертеж габариты катера на стапеле

hull_gabarite.pdf

A2

1

53.

Чертеж двери входной

door_a4.pdf

A4

1

54

Чертежи якорей (Danfort, Britany)

anchor_danfort.pdf
anchor_britany.pdf

A2

2

55.

Чертеж Конструкция корпуса в разрезе

hull_section.pdf

A2

1

56. Чертеж Типовые шпангоуты frаmes_pictures.pdf A2 1

57.

Расчет местной прочности (опция)

расчет местной прочности 840.pdf

A4

22

58 Чертеж топливного танка  Fuel_tank2.pdf  A2 1
59 Чертеж танка пресной воды  Water_tank.pdf  A2 1
60 Перечень материалов на постройку корпуса  Material_specification.pdf A4 1
62     А2 1

63

Тент “бимини»(схема), разметка ватерлинии, ходовые огни

Bimini_a4.pdf

А4

1

64

Чертеж устройства люка палубного

Hutch_1_a4.pdf

A1

1

65

Чертеж сборочный рубки удлиненной

Doghouse_long.pdf

A2

1

66

Чертеж двери рубки увеличенной (1.9м)

Door_1900.pdf

A2

1

67



Frame_6_balkhead_1900.pdf

A2

1

68

Чертеж выкроек фанерных деталей рубки удлиненной

Plywood_loft_doghouse_1900.pdf

A2

1

69

Чертежи (CAD файлы)  расклада фанерных деталей рубки 1,9м по стандартным листам фанеры 1220х2440мм (для распечатки на плоттере в масштабе 1:1, и резки фрезой Ф6мм на станке  ЧПУ).
Фанера 8мм

plywood_6mm_sheet_5…11_1900.dwg

М1:1

6

70

Чертежи расклада фанерных деталей рубки 1,9м  на стандартных листах фанеры 6-10мм 1220х2440мм

plywood_8мм_2…4_1900.pdf

А2

3

71

Плазовый чертеж обводов конструктивных шпангоутов

Loft.pdf

A4

1

72

Чертеж Схема переворота корпуса на ровный киль

Hull_rollover.pdf

A2

1

73

Чертеж форштевня (наборонй из фанеры)

frame_stem.pdf

А2

1

74

Чертеж Конструктивный продольный разрез с закрытой рубкой

structure_profile_dh_а1.pdf

A1

1

75

Чертеж внутреннего расположения c закрытой рубкой

Layout_dh.pdf

A2

1
